Pens: ER20 · ER25

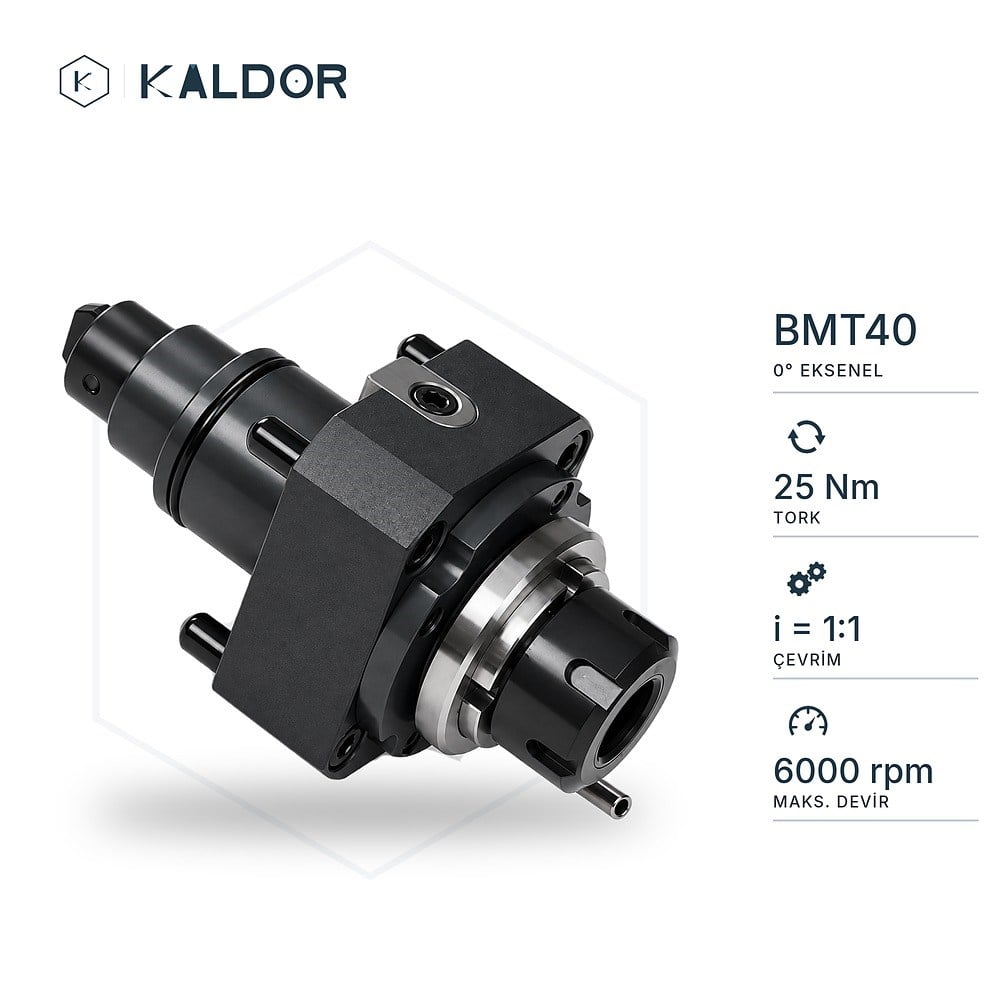

25 Nm · 6.000 dev/dk · i = 1:1

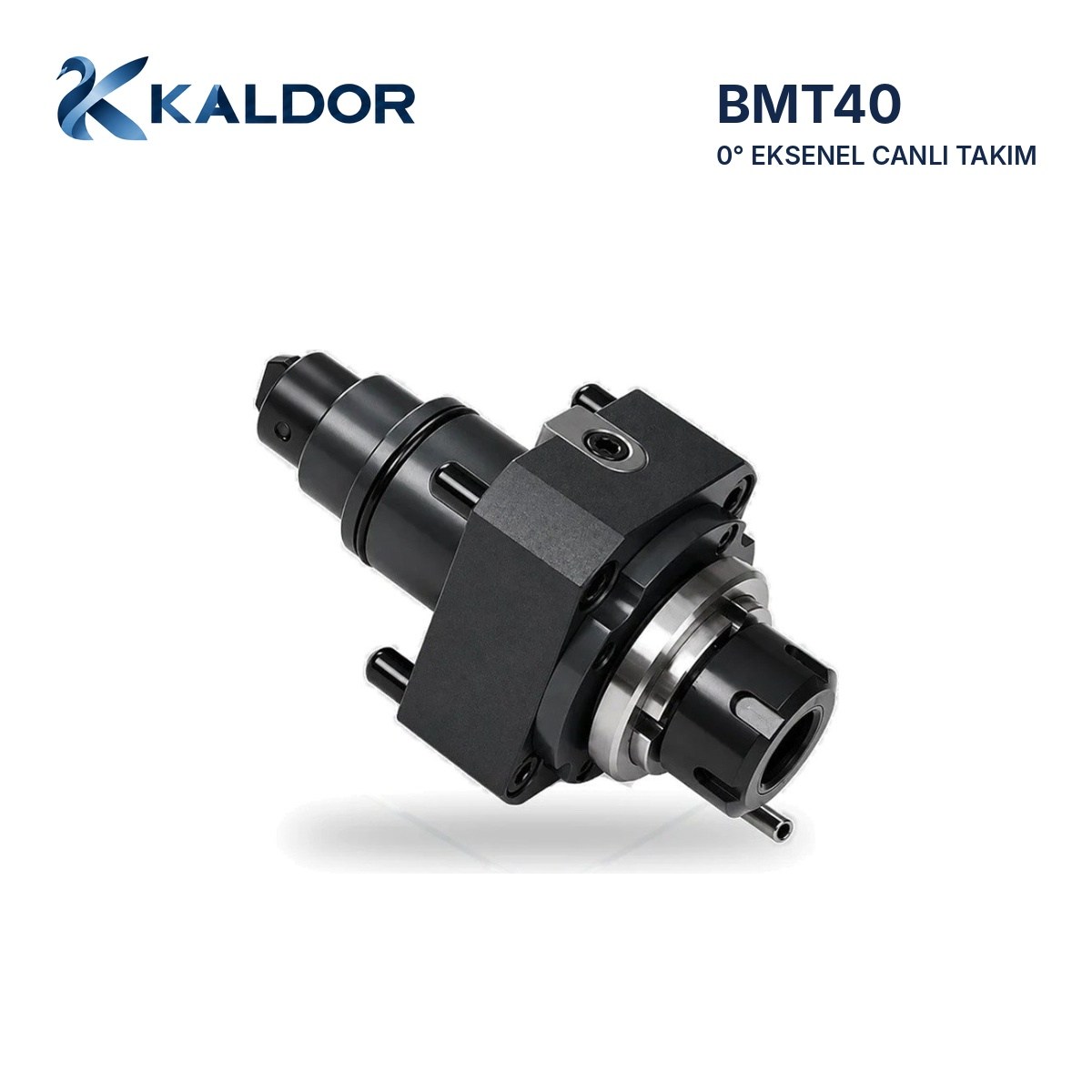

BMT40 taretli CNC torna tezgâhları için 0° eksenel canlı (tahrikli) takım tutucu. Takım, iş mili ekseninde (Z yönünde) çalışır; parçanın alın yüzeyinde eksen dışı delme, kılavuz çekme, kanal ve frezeleme işlemlerini tek bağlamada yapmanızı sağlar. Dış sıkma: standart ER pens somunu gövdenin dışındadır, pens değişimi kanca anahtarla kolayca yapılır.

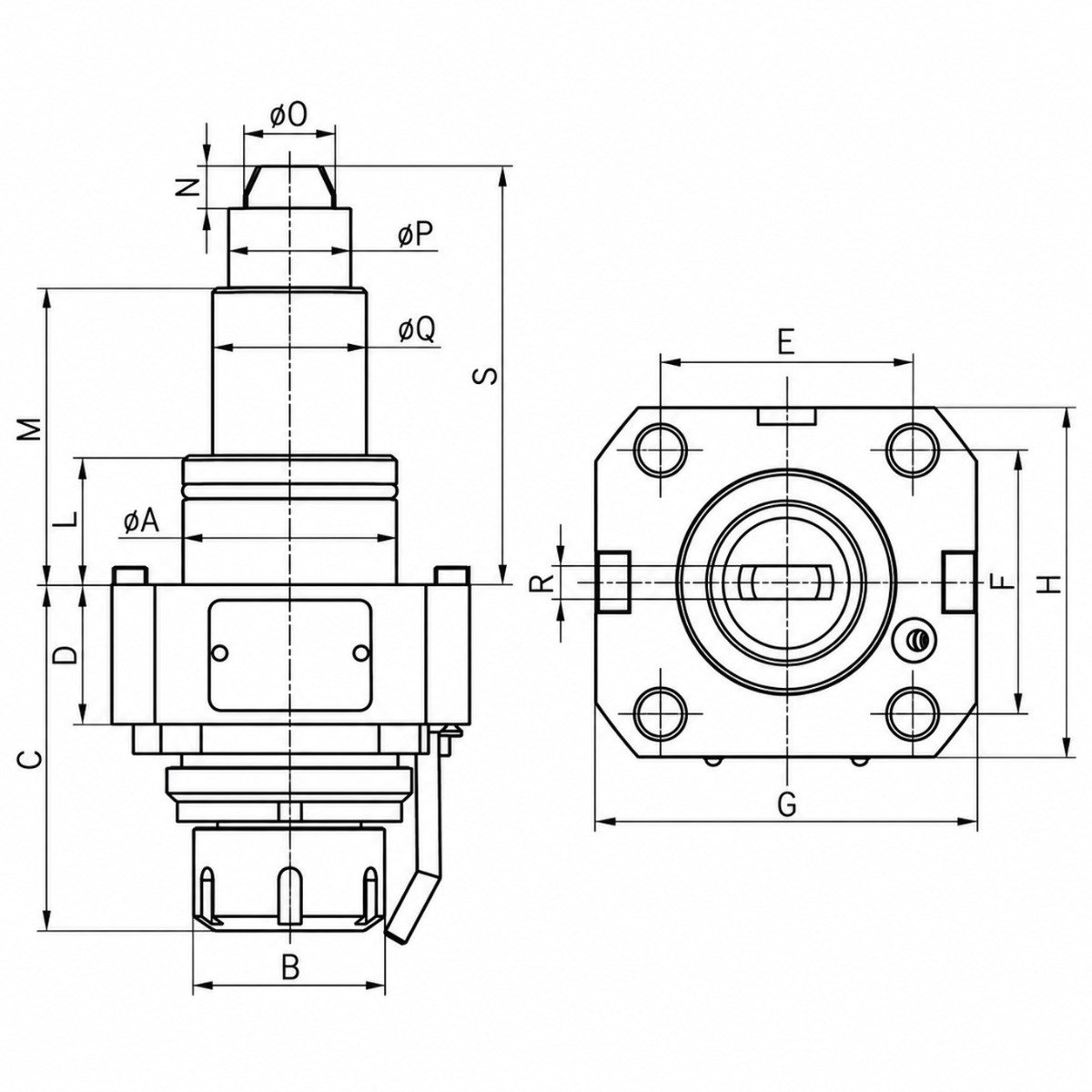

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C taret yüzeyinden pens ucuna toplam uzunluk · D gövde yüksekliği · E/F bağlantı delik aralıkları · G/H flanş ölçüleri · L, M, S tahrik mili boyları · ØO, ØP, ØQ tahrik mili çapları · N kavrama boyu · R kama genişliği.
BMT40 taret arayüzüne sahip tezgâhlarda kullanılır. Tedarikçi kataloğunda standart BMT40 0° tutucu için tezgâh eşleştirmesi verilmemiştir; uzatılmış gövdeli (-15T) versiyonu Bochi CH46DY-T15 ve CH6540DY-T15 için listelenir. Not: Bochi BC3751-HY-T12 ve CH46DY-T12 için katalogda BMT45 0° eksenel tutucu önerilir.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
