ER20 · ER25 · C 60 / 85 mm
25 Nm · 6.000 dev/dk · i = 1:1
* C = merkez yüksekliği (teknik resimdeki "C" ölçüsü)

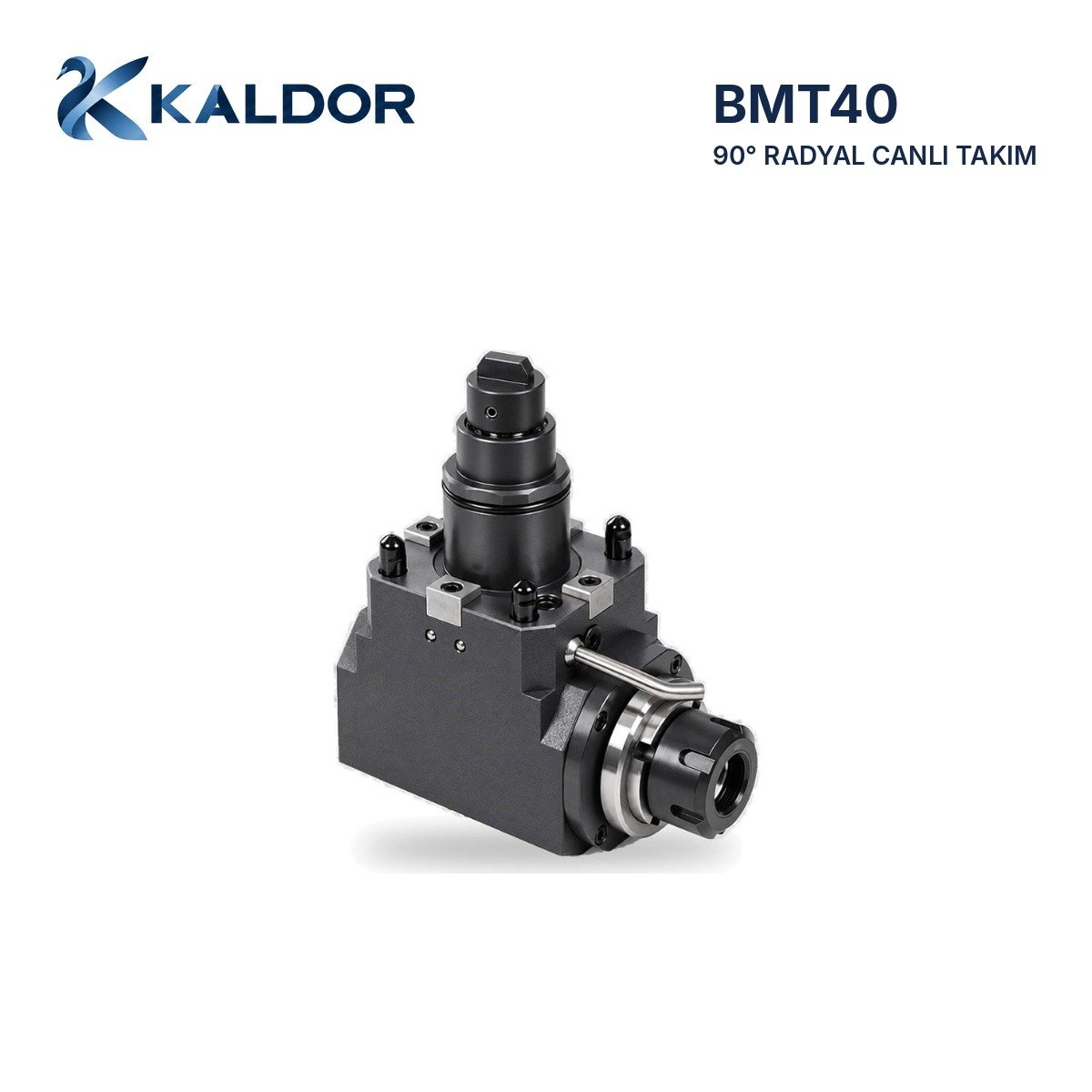

BMT40 taretli CNC torna tezgâhları için 90° radyal canlı (tahrikli) takım tutucu. Takım, iş mili eksenine dik çalışır; parçanın çevresinde delme, kılavuz çekme, kanal ve yüzey frezeleme işlemlerini tek bağlamada yapmanızı sağlar. Dış sıkma: standart ER pens somunu gövdenin dışındadır, pens değişimi kanca anahtarla kolayca yapılır.

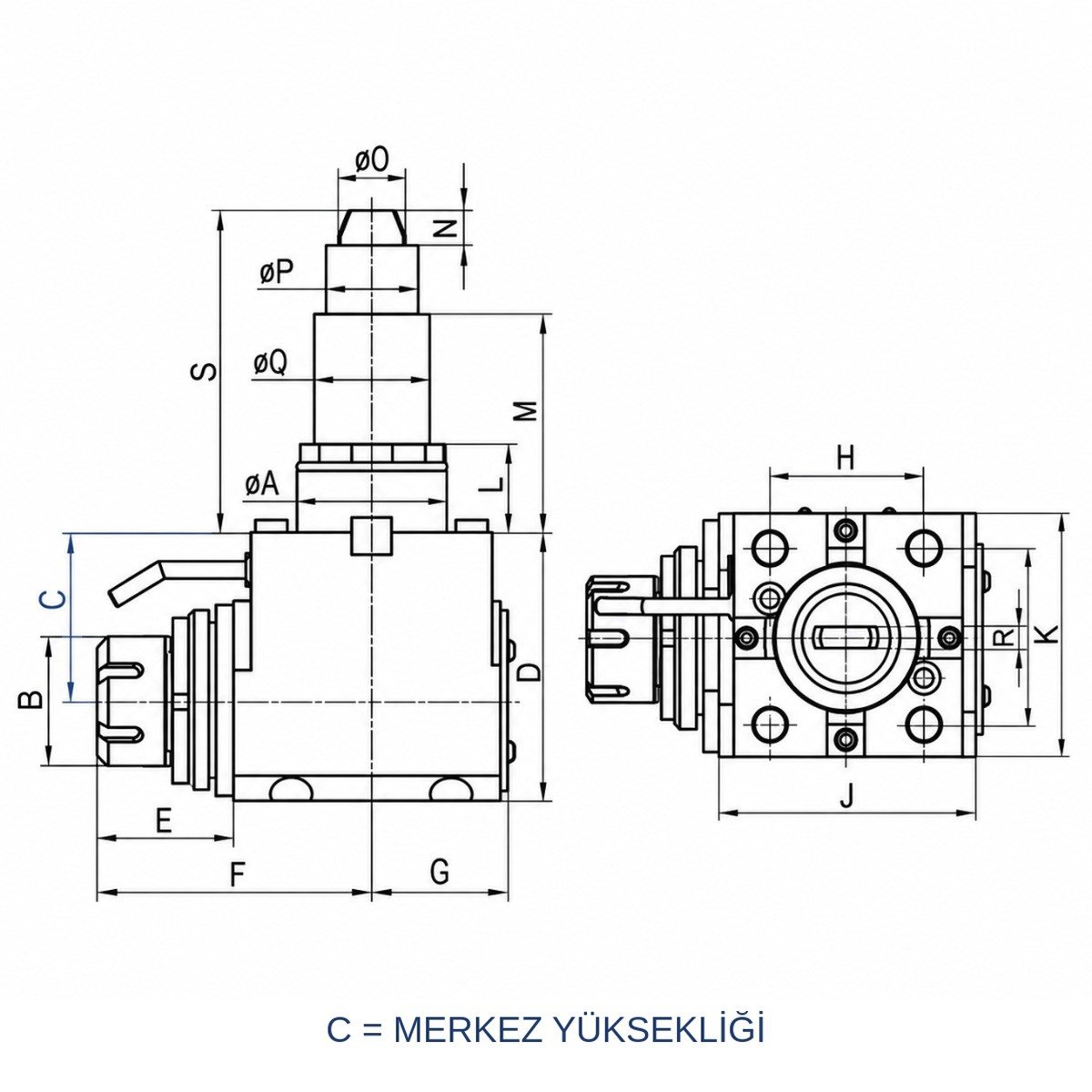

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C merkez yüksekliği (taret yüzeyinden pens eksenine) · D gövde yüksekliği · E, F pens ucu ölçüleri · G eksenden gövde arkasına · H/I bağlantı cıvata aralıkları · J/K gövde ölçüleri · L/M flanş ve mil boyları · N, ØO, ØP, ØQ tahrik mili ölçüleri · R kama genişliği · S bağlantı yüzeyinden mil ucuna.
Bochi BC3751-HY-T12, CH46DY-T12 (60 mm) ve BMT40 taretli diğer tezgâhlar
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
