ER25 · C 60/65/75/85 mm

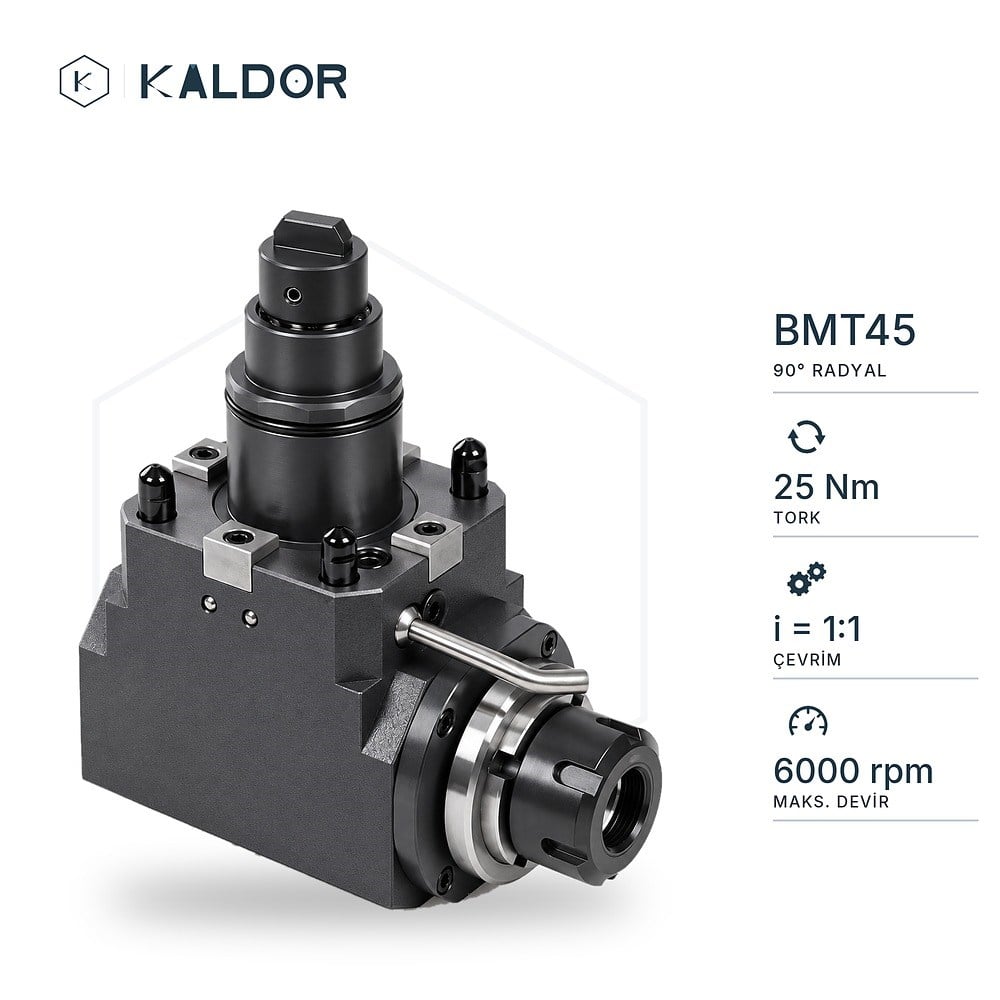

25 Nm · 6.000 dev/dk · i = 1:1
* C = merkez yüksekliği (teknik resimdeki "C" ölçüsü)

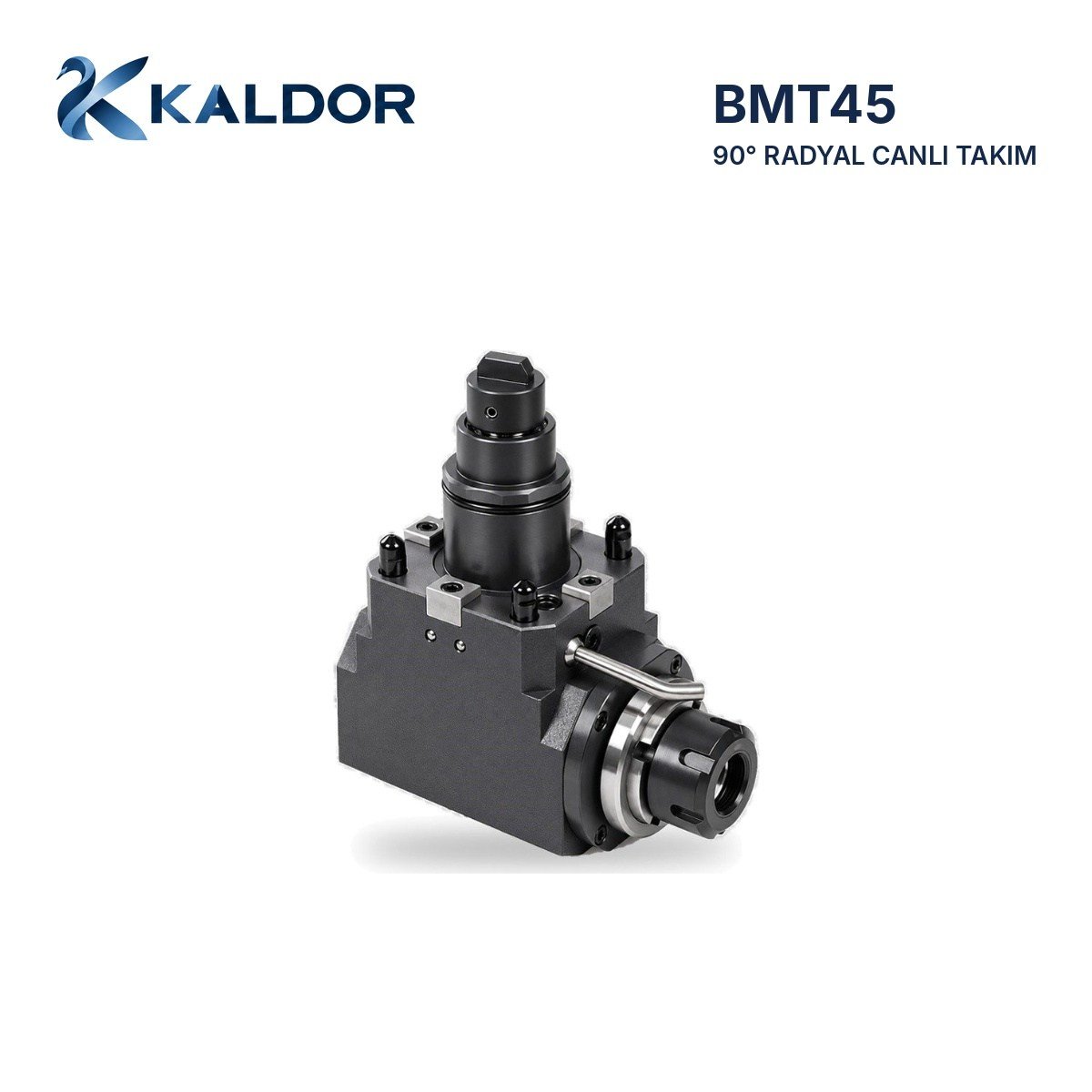

BMT45 taretli CNC torna tezgâhları için 90° radyal canlı (tahrikli) takım tutucu. Takım, iş mili eksenine dik çalışır; parçanın çevresinde delme, kılavuz çekme, kanal ve yüzey frezeleme işlemlerini tek bağlamada yapmanızı sağlar. Dış sıkma: standart ER pens somunu gövdenin dışındadır, pens değişimi kanca anahtarla kolayca yapılır.

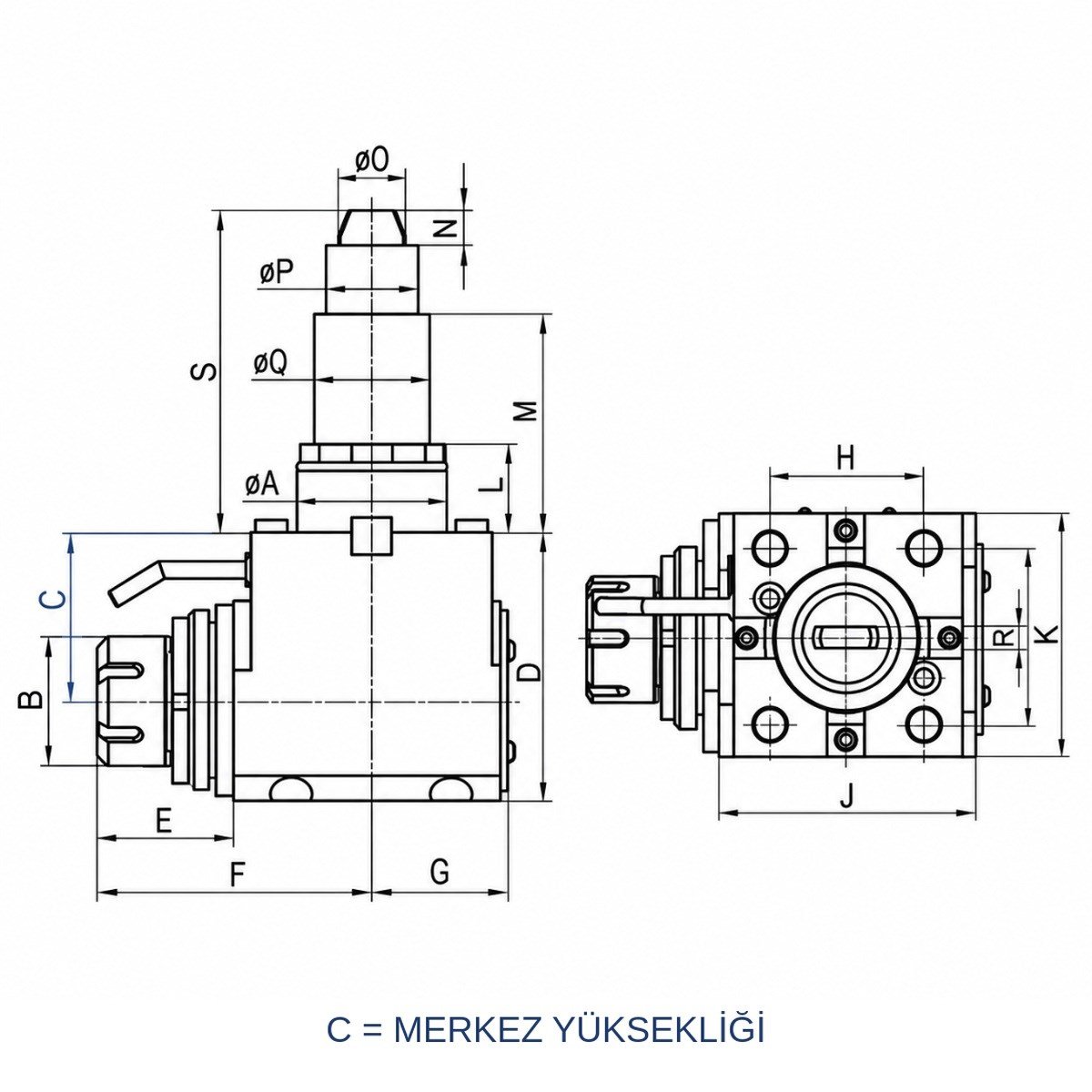

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C merkez yüksekliği (taret yüzeyinden pens eksenine) · D gövde yüksekliği · E, F pens ucu ölçüleri · G eksenden gövde arkasına · H/I bağlantı cıvata aralıkları · J/K gövde ölçüleri · L/M flanş ve mil boyları · N, ØO, ØP, ØQ tahrik mili ölçüleri · R kama genişliği · S bağlantı yüzeyinden mil ucuna.
65 mm: Doosan Lynx 220 serisi (LMSA/LMSC/LSYA/LSYC/M/LM), Puma MX1600ST (BMT45), Puma TT1300 SY/SYY · Hardinge H-51, TT-42/51, T-42/51 (BMT45) · Masinen EET150M · CLZ HTC 400D/DY
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
