Pens: ER25 · ER32

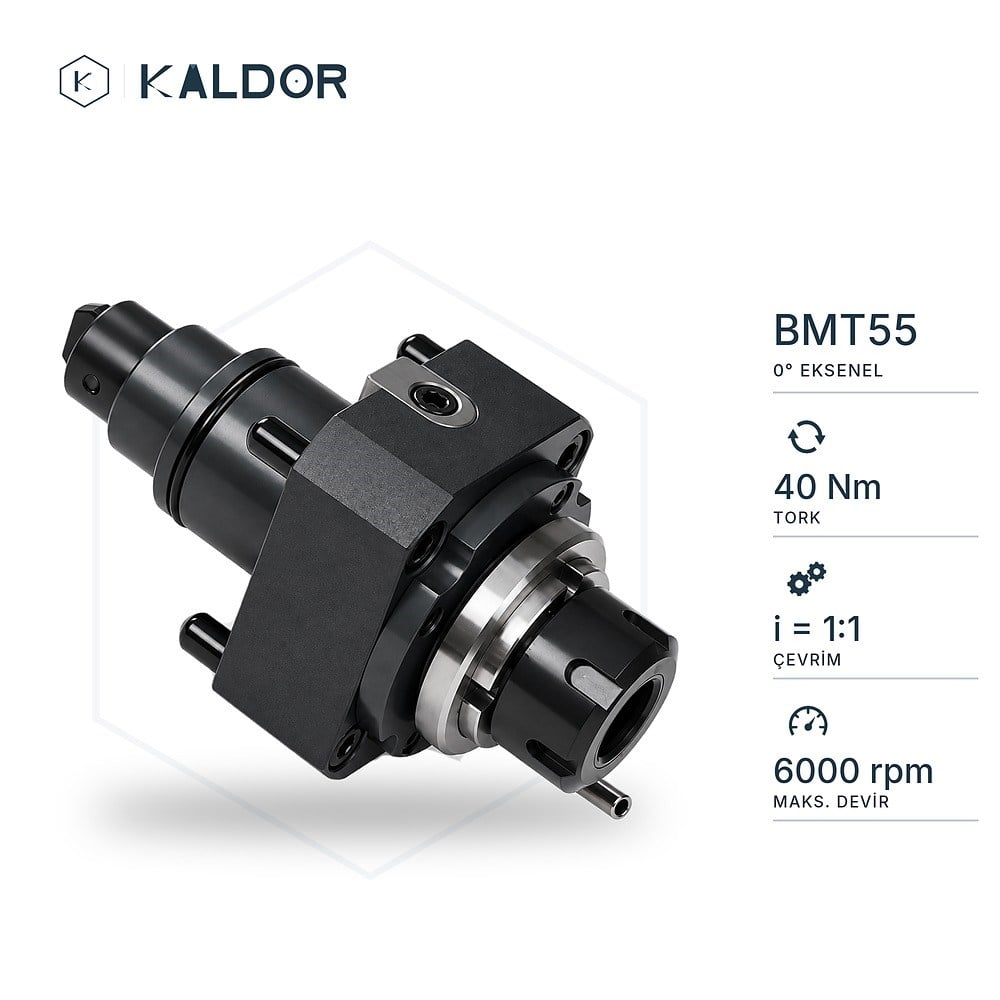

40 Nm · 6.000 dev/dk · i = 1:1

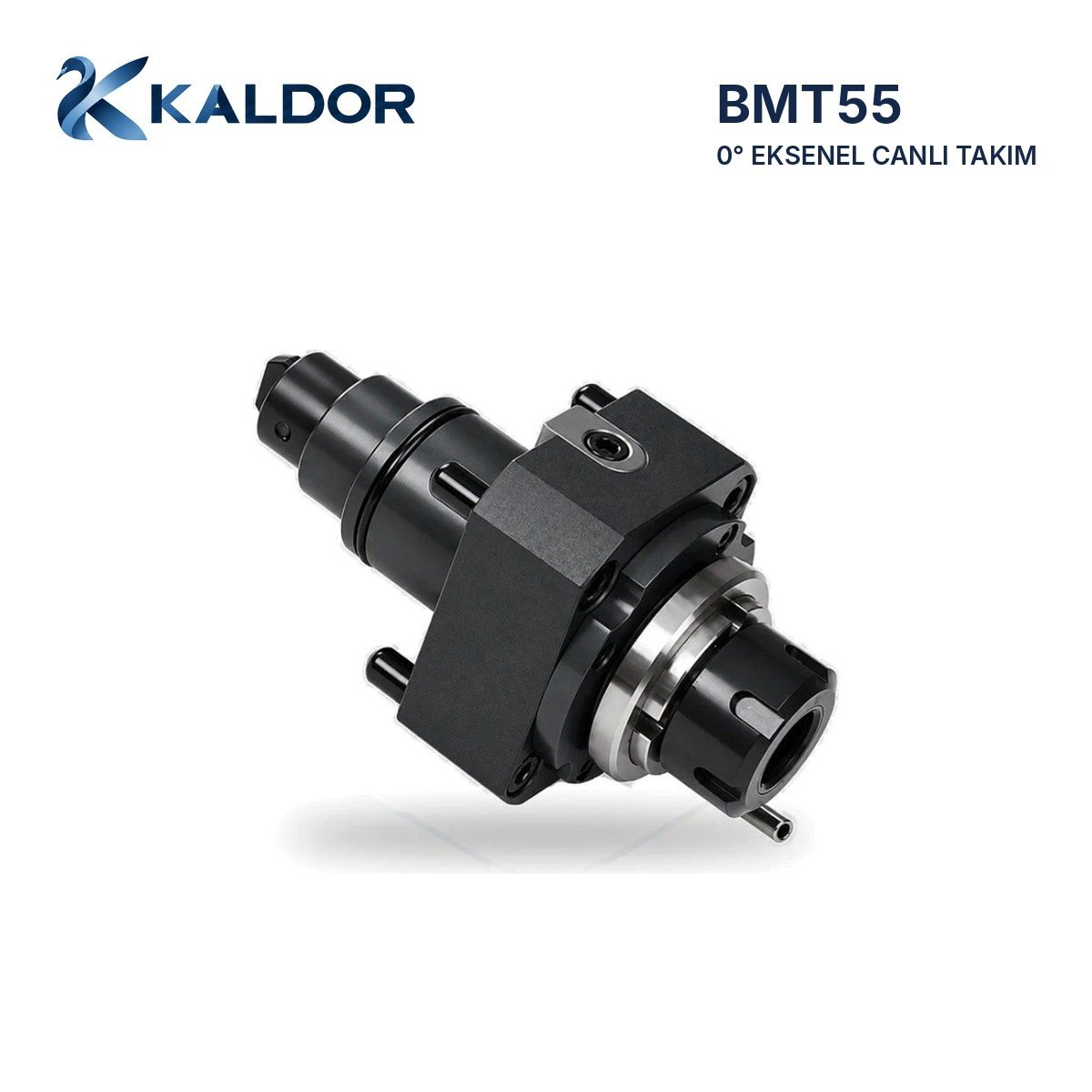

BMT55 taretli CNC torna tezgâhları için 0° eksenel canlı (tahrikli) takım tutucu. Takım, iş mili ekseninde (Z yönünde) çalışır; parçanın alın yüzeyinde eksen dışı delme, kılavuz çekme, kanal ve frezeleme işlemlerini tek bağlamada yapmanızı sağlar. Dış sıkma: standart ER pens somunu gövdenin dışındadır, pens değişimi kanca anahtarla kolayca yapılır.

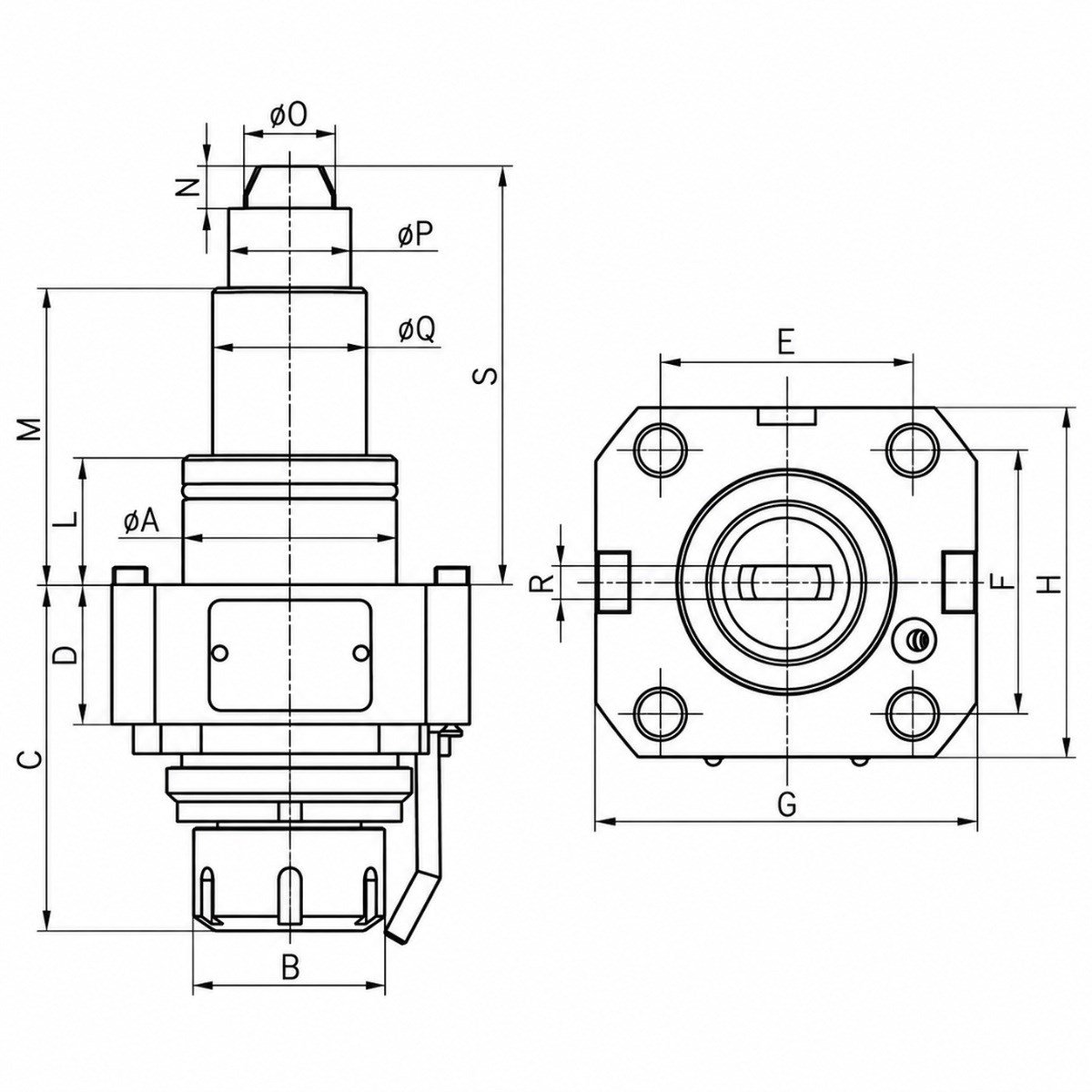

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C taret yüzeyinden pens ucuna toplam uzunluk · D gövde yüksekliği · E/F bağlantı delik aralıkları · G/H flanş ölçüleri · L, M, S tahrik mili boyları · ØO, ØP, ØQ tahrik mili çapları · N kavrama boyu · R kama genişliği.
Tedarikçi kataloğunda BMT55 0° eksenel canlı takım için listelenen tezgâhlar: Doosan Puma QL200H(M), Puma 230/240, Lynx 300M, Puma TT1500/1800/2100 MS/SY/SYY · Hardinge H51-T16, T51-T12 · Hyundai-WIA L160/230 MA/LMA/LMSA, LM1600 · Jia Tai JT36/36S/50/560Y · Yangmu LM-08YT-T12 · JSMART ALM-506TC, JLM-106/108M, JLM-306/308/310M · Bochi BC3751-H-T12, BL20-HSY-T12, CH6550DY-T12, CH6550B/500-T12, CH5255Y-T12, CH5255SY-T12, DST240-SY-T12, CK50-HY-T12 · Victor VTurn-NP20CM/Q200.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
