BMT55 90° Radyal Canlı Takım (TT-BMT55-90-60-ER32-N)

İndirim Oranı : %20 İndirim

KDV Dahil : €4.050,00

İndirimli : €2.700,00 + KDV

KDV Dahil : ₺180.254,16

ER32 · C 60/70/85/100 mm

40 Nm · 6.000 dev/dk · i = 1:1

* C = merkez yüksekliği (teknik resimdeki "C" ölçüsü)

Telefonla Sipariş

Favorilere Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Artır Azalt

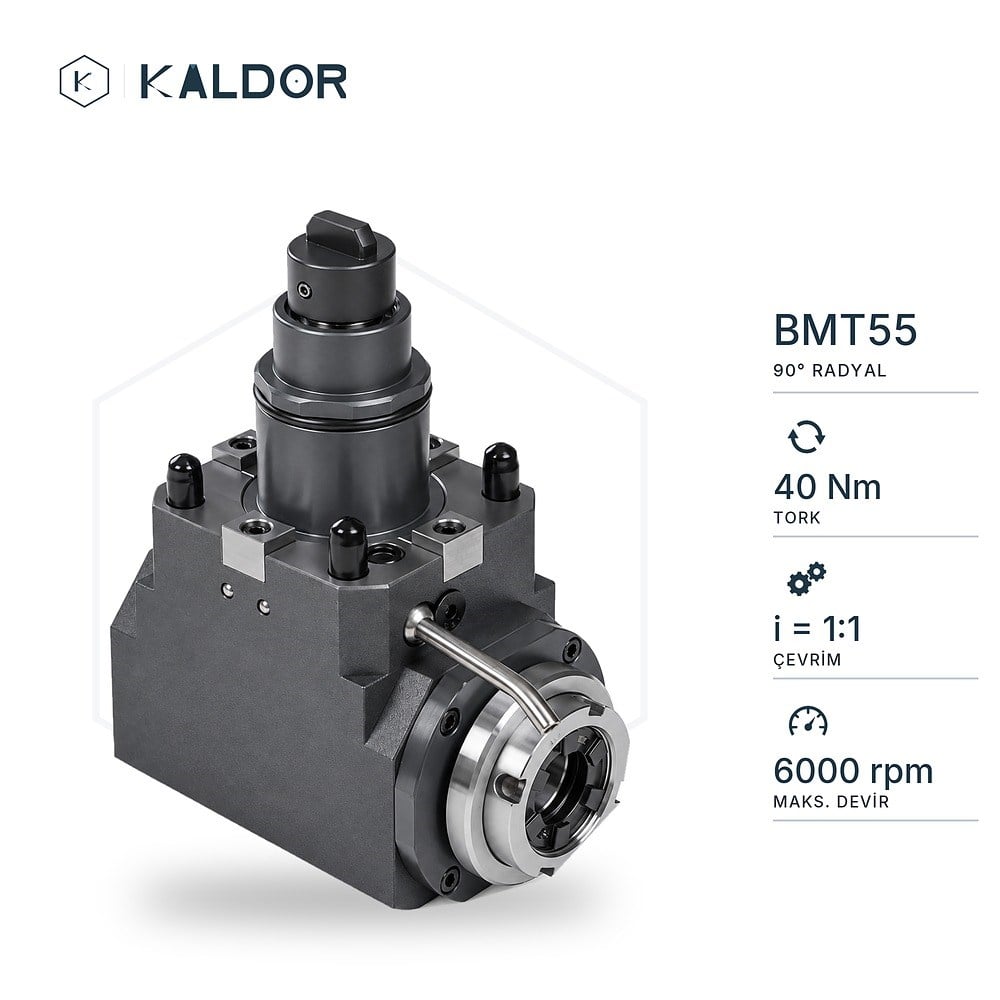

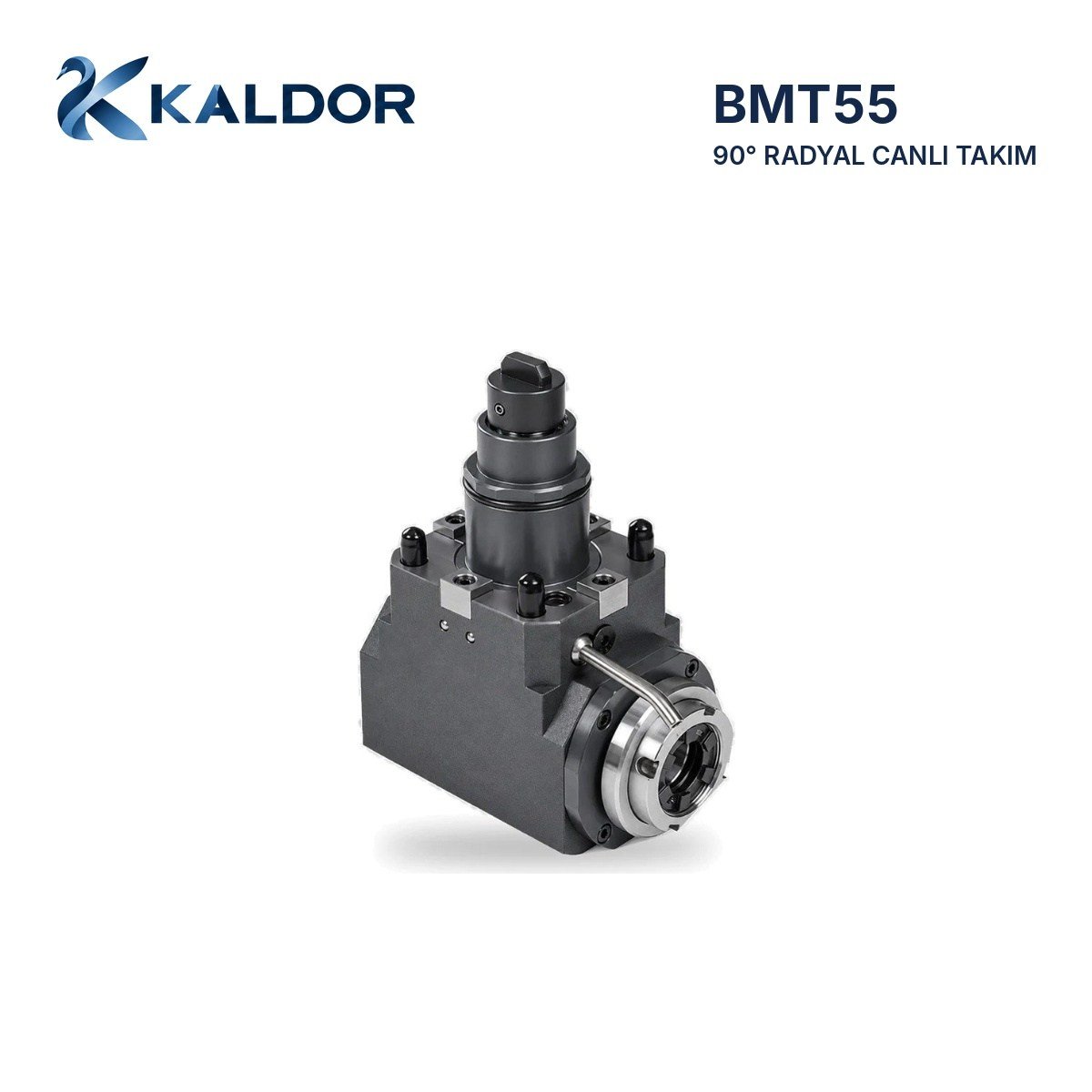

KALDOR BMT55 90° Radyal Canlı Takım – İç Sıkma

BMT55 taretli CNC torna tezgâhları için 90° radyal canlı (tahrikli) takım tutucu. Takım, iş mili eksenine dik çalışır; parçanın çevresinde delme, kılavuz çekme, kanal ve yüzey frezeleme işlemlerini tek bağlamada yapmanızı sağlar. İç sıkma: ER32 pens somunu gövdenin içine gömülüdür; kompakt ön yapı sayesinde takım çıkıntısı kısalır, rijitlik artar ve dar alanlarda çarpışma riski azalır. Pens değişimi kanca anahtarla yapılır.

Havale ile Ödeme ₺150.211,80 + KDV

Genel özellikler

Taret bağlantısı	BMT55 (DIN 1809 kavrama)
Pens	ER32 (sıkma aralığı 2–20 mm)
Merkez yüksekliği (C)	60 · 70 · 85 · 100 mm
Maks. devir	6.000 dev/dk · Çevrim oranı i = 1:1
Çıkış torku	40 Nm
İç konik hassasiyeti	0,003 mm
Gövde	5 yıl paslanmaya dayanıklı yüzey · Standart aksesuar: kanca anahtar

Ölçü bilgileri

BMT55-90-60-ER32-N	C 60 · D 96,5 · E 29,8 · F 85,3 mm · 7,3 kg
BMT55-90-70-ER32-N	C 70 · D 106,5 · E 29,8 · F 85,3 mm · 7,9 kg
BMT55-90-85-ER32-N	C 85 · D 121,5 · E 29,8 · F 85,3 mm · 7,9 kg
BMT55-90-100-ER32-N	C 100 · D 136,5 · E 29,8 · F 85,3 mm · 8,8 kg
Ortak ölçüler	A 55 · G 56,5 · H 64 · I 64 · J 109 · K 85 · L 30 · M 73 · N 10 · ØO 23,5 · ØP 32 · ØQ 40 · R 8 · S 102 mm

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C merkez yüksekliği (taret yüzeyinden pens eksenine) · D gövde yüksekliği · E pens ucundan gövdeye · F pens ucundan eksene · G eksenden gövde arkasına · H/I bağlantı cıvata aralıkları · J/K gövde genişliği · L/M flanş ve mil boyları · N, ØO, ØP, ØQ tahrik mili ölçüleri · R kama genişliği · S bağlantı yüzeyinden mil ucuna.

Ölçü tablosu

Stok Kodu	Pens Ölçüsü	Merkez Yüksekliği (mm)
TT-BMT55-90-60-ER32-N	ER 32	60
TT-BMT55-90-70-ER32-N	ER 32	70
TT-BMT55-90-85-ER32-N	ER 32	85
TT-BMT55-90-100-ER32-N	ER 32	100

Uyumlu tezgâhlar

Merkez yüksekliği	Tezgâh modelleri
70 mm	Doosan Puma 1500/2000/2500 (MSY), Puma 2100/2600/3100 Y/SY (BMT55), Puma 230/240/280 M/LM/S, Puma GT2100/2600 M/MB, Puma H250T(M), Puma QL200H(M), Puma TL2000/2500 M, Lynx 300M · Hardinge H-51, T-51/65 (BMT55) · Accuway UT-100Y · Jia Tai JT36/36S/50/560Y · Headman T55MY/S/MSY · Yangmu LM-08Y/SY, LM-10Y/SY, LM6SY-II · Victor Vturn-NP20CM/Q200 · Shute Smart HPT08-1000, HPT-200/260 · CLZ HTC 400D/DY, 500D/DY · Sowin SC-52MSY · Yuan Cheng CKZ5510/6510/8510 · JSMART ALM/JLM/LST/QLM serisi
85 mm	Doosan Puma MX1600/2100ST, Puma TT1500/1800/2100 MS/SY/SYY · Hyundai-WIA HD2200/2600M, L160/230 MA/LMA/LMSA, LM1600/1800 TTMS/TTSY, SKT160/180 TTMS/TTSY · Goodway GTX/GTZ-2000/2600 M/Y (16 istasyon) · Headman Hi5000 · Bochi BL20-HSY, CH5255Y/SY, DST240-SY, CK50-HY
60 mm	Yangmu LM-08YT-T12 · Bochi BC3751-H, CH6550DY, CH6550B/500

Tezgâhınızın merkez yüksekliğinden emin değilseniz model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
