Bara Ø25 · H1/H2 65/110 mm
Bara Ø32 · H1/H2 60/105 mm
* H1 / H2 = bara merkez yükseklikleri (teknik resimdeki ölçüler)

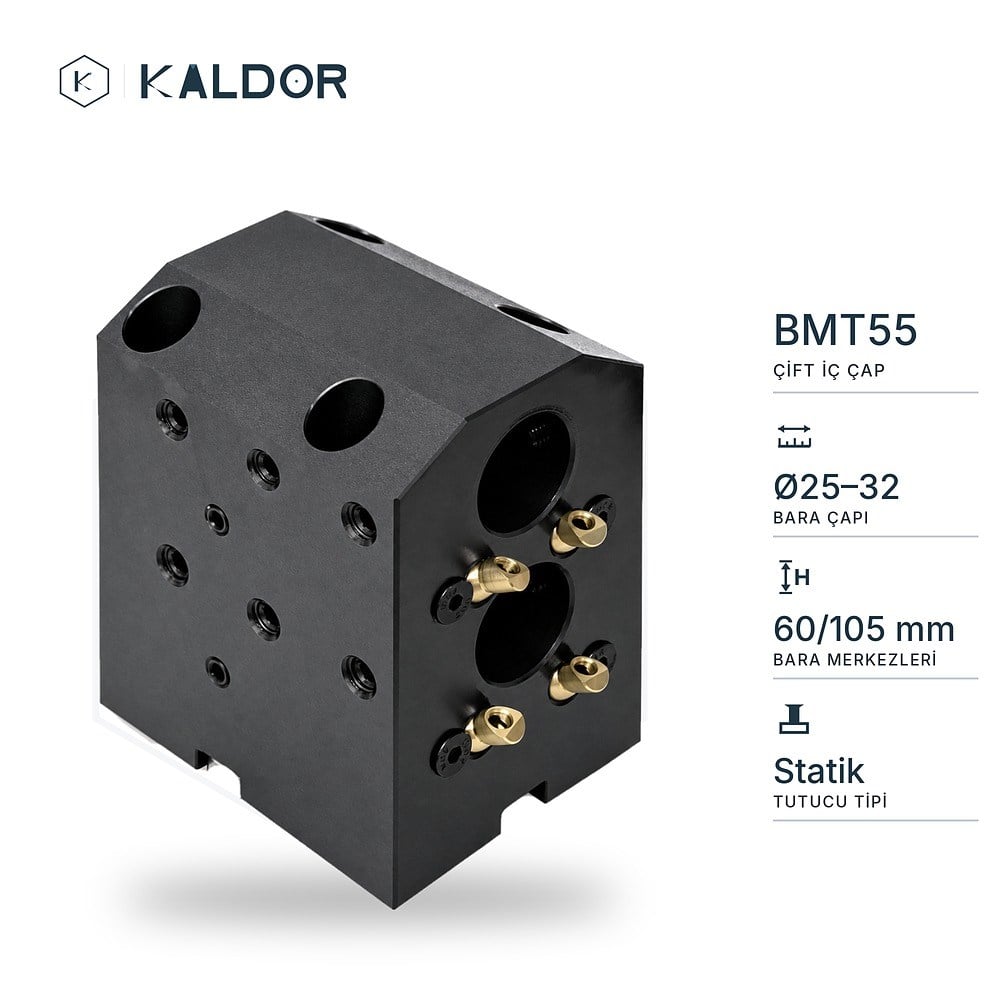

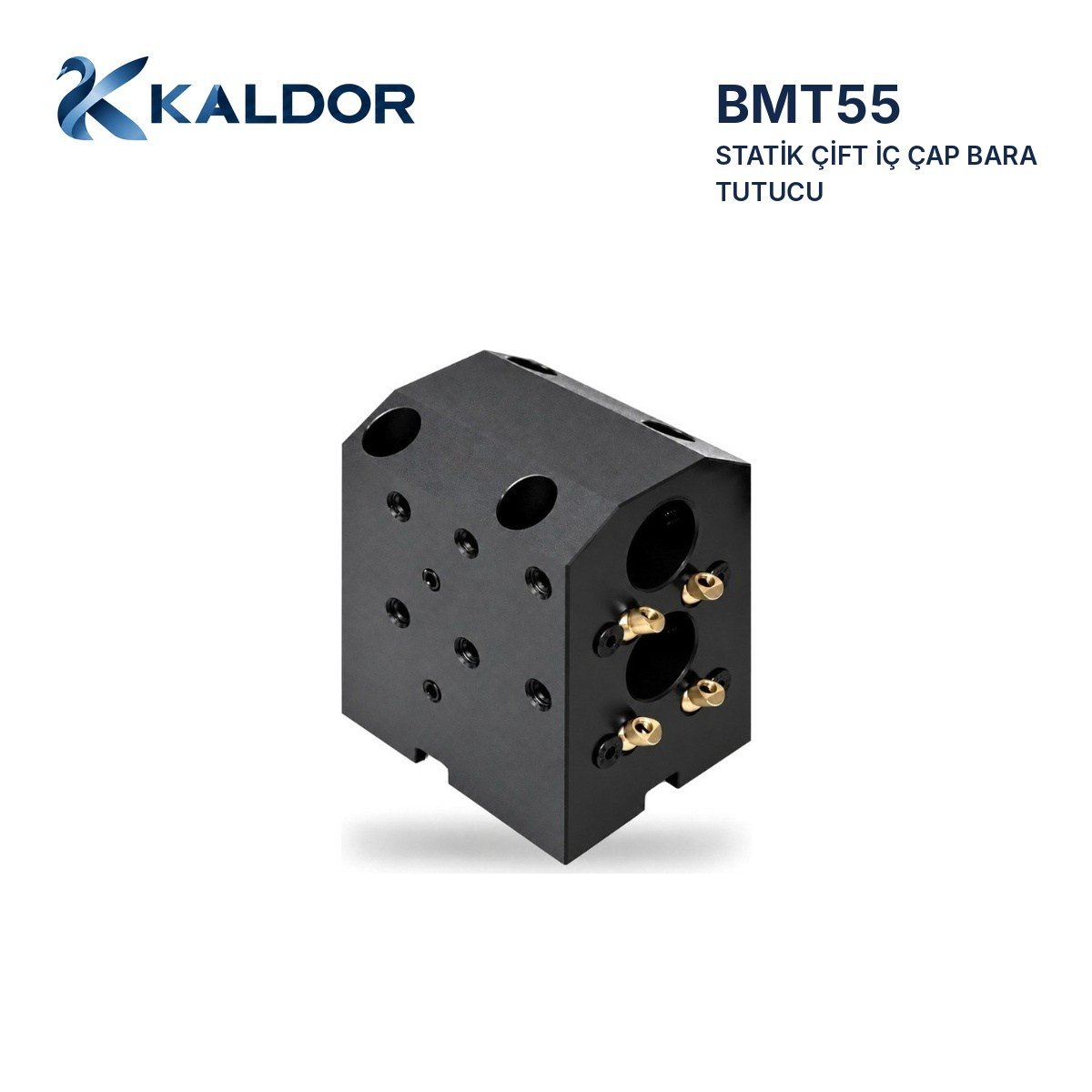

BMT55 taretli CNC torna tezgâhları için çift iç çap tutucu. İki farklı yükseklikte iki bara yuvası bulunur; tek istasyona iki delik işleme takımı bağlanarak takım sayısı artırılır.

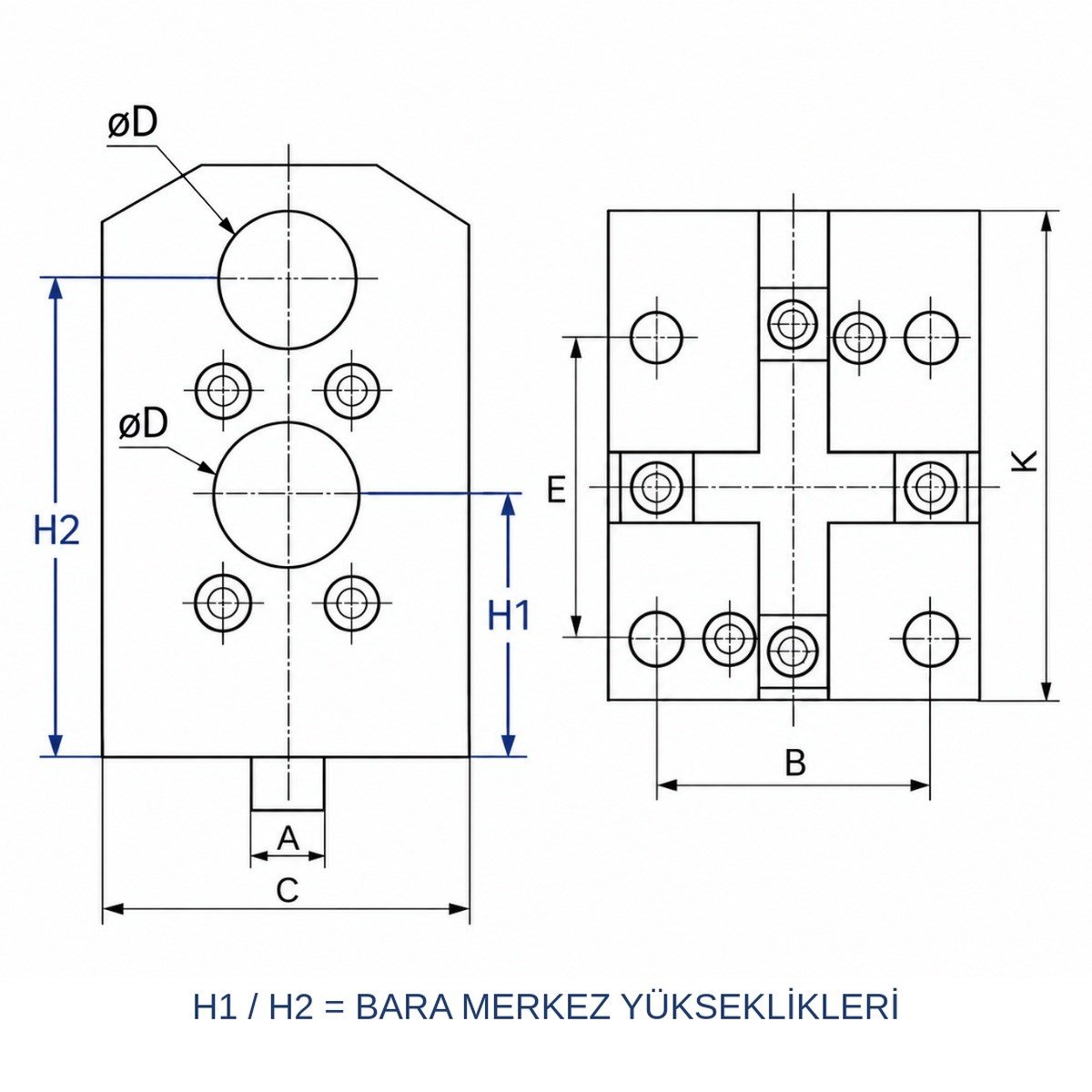

Ölçü harfleri (teknik resme göre): C gövde genişliği · K gövde boyu · H1/H2 bara merkez yükseklikleri · ØD bara yuvası çapı · A kama genişliği · B/E bağlantı cıvata aralıkları.
BMT55 taretli tezgâhlar – Doosan, Hardinge, Hyundai-WIA, Jyoti, Samsung (SMEC), Goodway, Hwacheon, Victor.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
