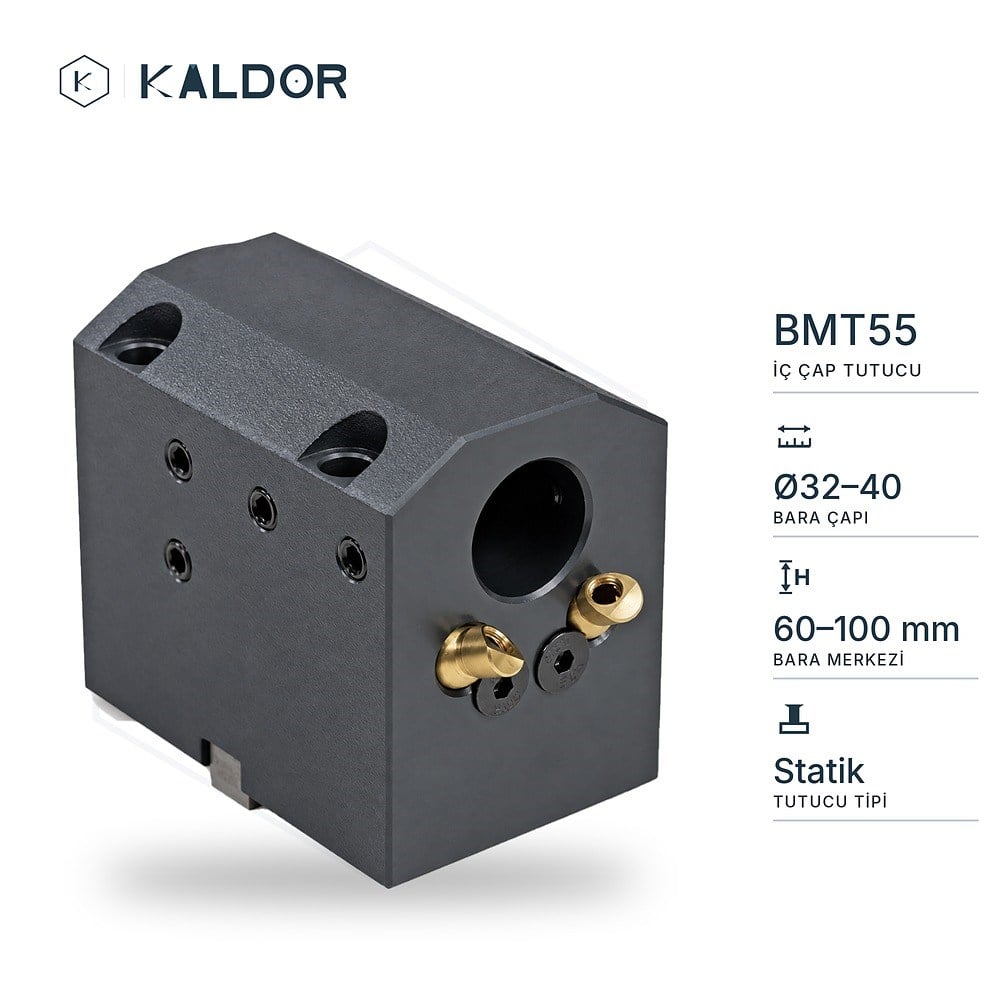

Bara Ø32 · H 60 / 65 / 70 / 80 / 85 mm
Bara Ø40 · H 60 / 70 / 85 / 100 mm
* H = bara merkez yüksekliği (teknik resimdeki ölçü)

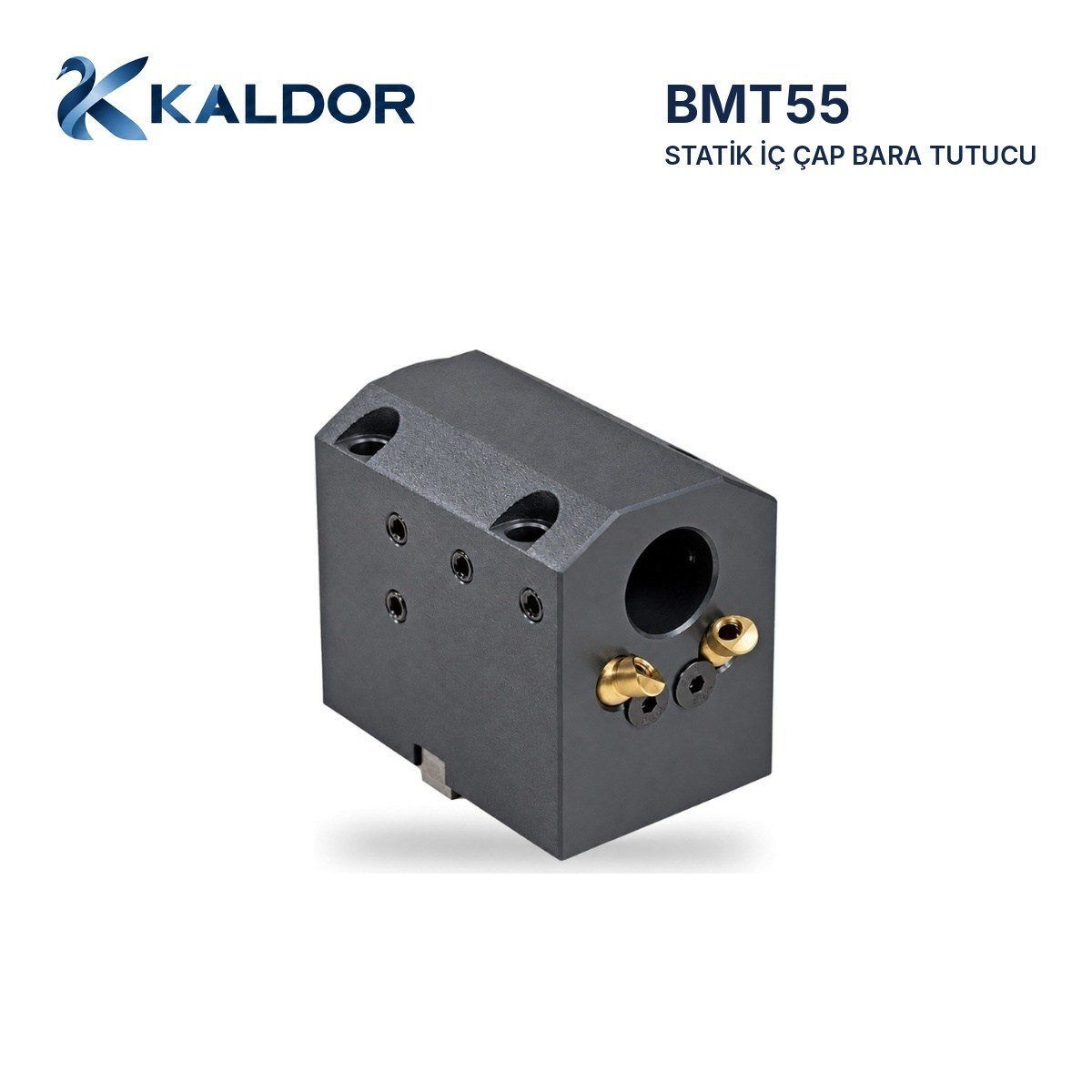

BMT55 taretli CNC torna tezgâhları için iç çap tutucu. Delik işleme baraları (iç çap kater), matkap ve kılavuz adaptörleri silindirik yuvaya bağlanır; iç soğutma kanalları ile talaş kaldırma bölgesine doğrudan soğutma sıvısı verilir.

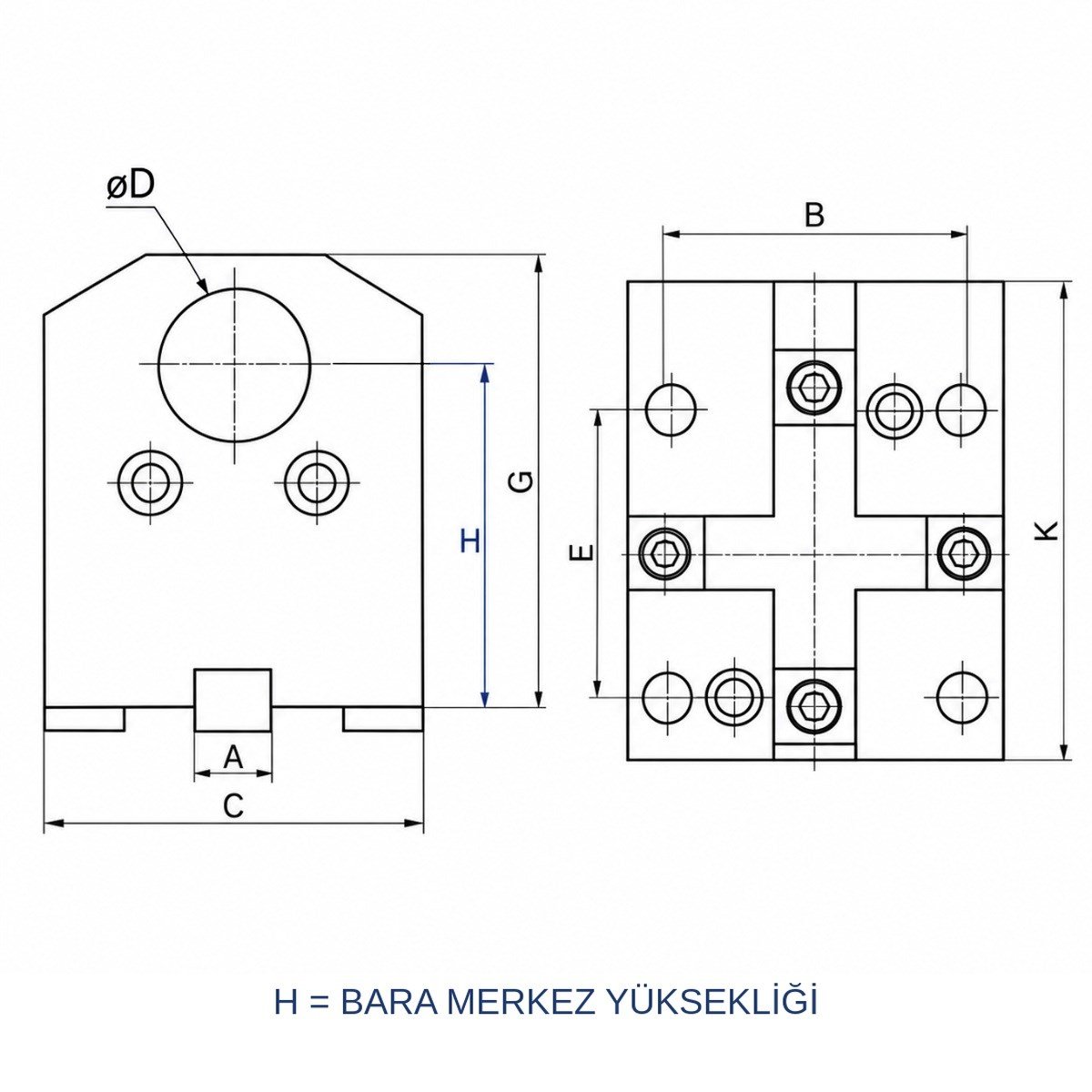

Ölçü harfleri (teknik resme göre): C gövde genişliği · K gövde boyu · G gövde yüksekliği · H bara merkez yüksekliği · ØD bara yuvası çapı · A kama genişliği · B/E bağlantı cıvata aralıkları.
BMT55 taretli tezgâhlar – Doosan, Hardinge, Hyundai-WIA, Jyoti, Samsung (SMEC), Goodway, Hwacheon, Victor.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
