Pens: ER32

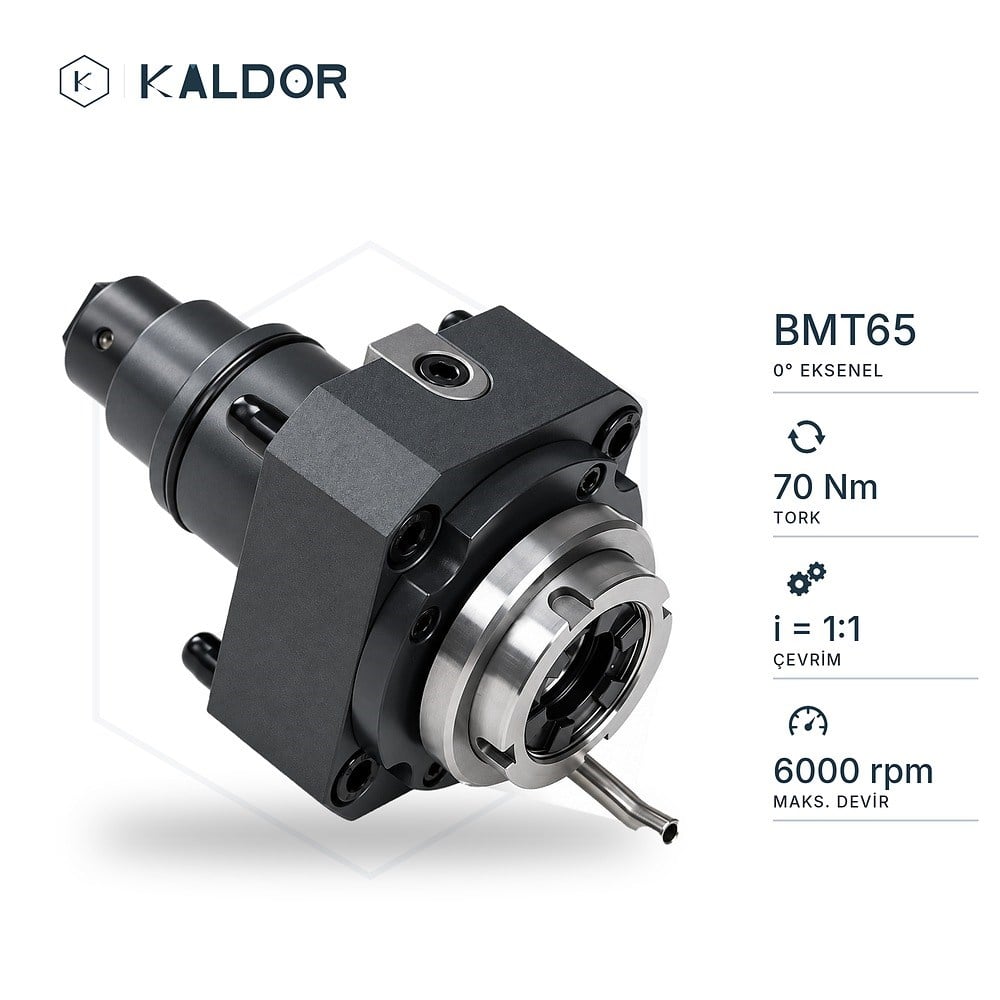

70 Nm · 6.000 dev/dk · i = 1:1

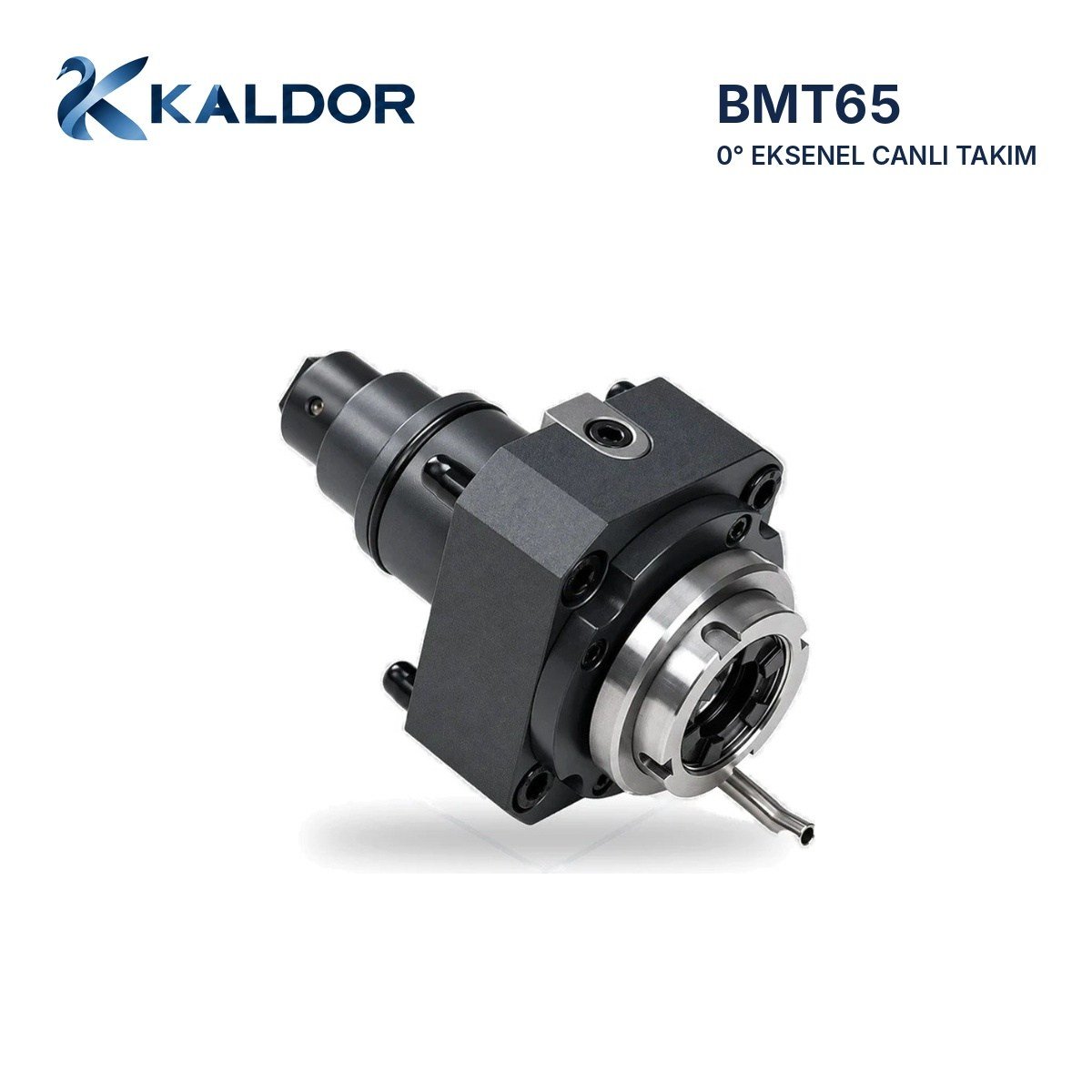

BMT65 taretli CNC torna tezgâhları için 0° eksenel canlı (tahrikli) takım tutucu. Takım, iş mili ekseninde (Z yönünde) çalışır; parçanın alın yüzeyinde eksen dışı delme, kılavuz çekme, kanal ve frezeleme işlemlerini tek bağlamada yapmanızı sağlar. İç sıkma: ER32 pens somunu gövdenin içine gömülüdür; kompakt ön yapı sayesinde takım çıkıntısı kısalır, rijitlik artar ve dar alanlarda çarpışma riski azalır. Pens değişimi kanca anahtarla yapılır.

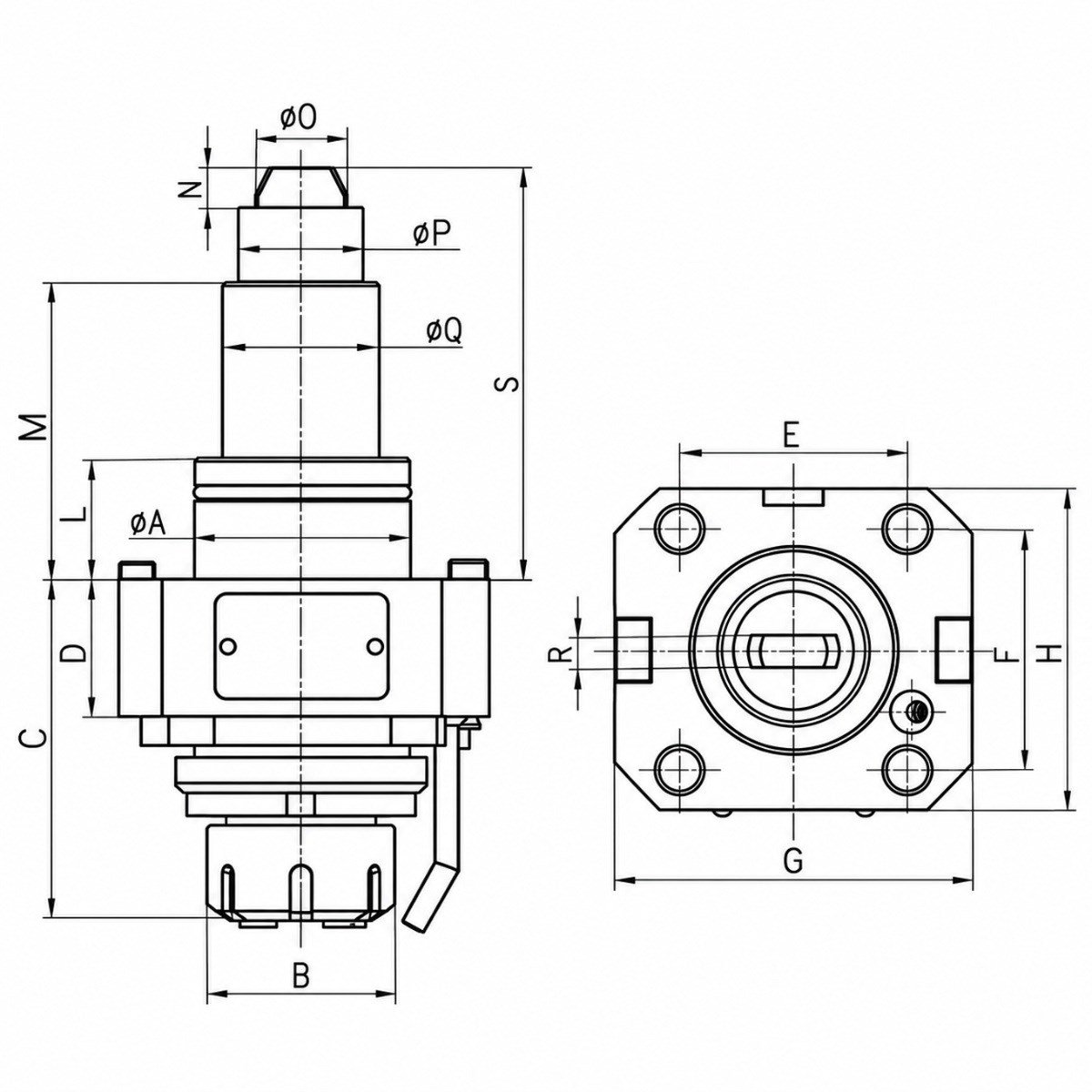

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C taret yüzeyinden pens ucuna toplam uzunluk · D gövde yüksekliği · E/F bağlantı delik aralıkları · G/H flanş ölçüleri · L, M, S tahrik mili boyları · ØO, ØP, ØQ tahrik mili çapları · N kavrama boyu · R kama genişliği.
Doosan Puma 300M, V400M, VT450M · Haas ST-20/25/30/35-T12, DS-30-T12 (BMT65) · Hardinge Elite 65M Ultra · Hyundai-WIA SKT250MS · Bochi CH7265Y-T12, CK7530-HY-T12
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
