ER32 · C 72/85/100/125 mm

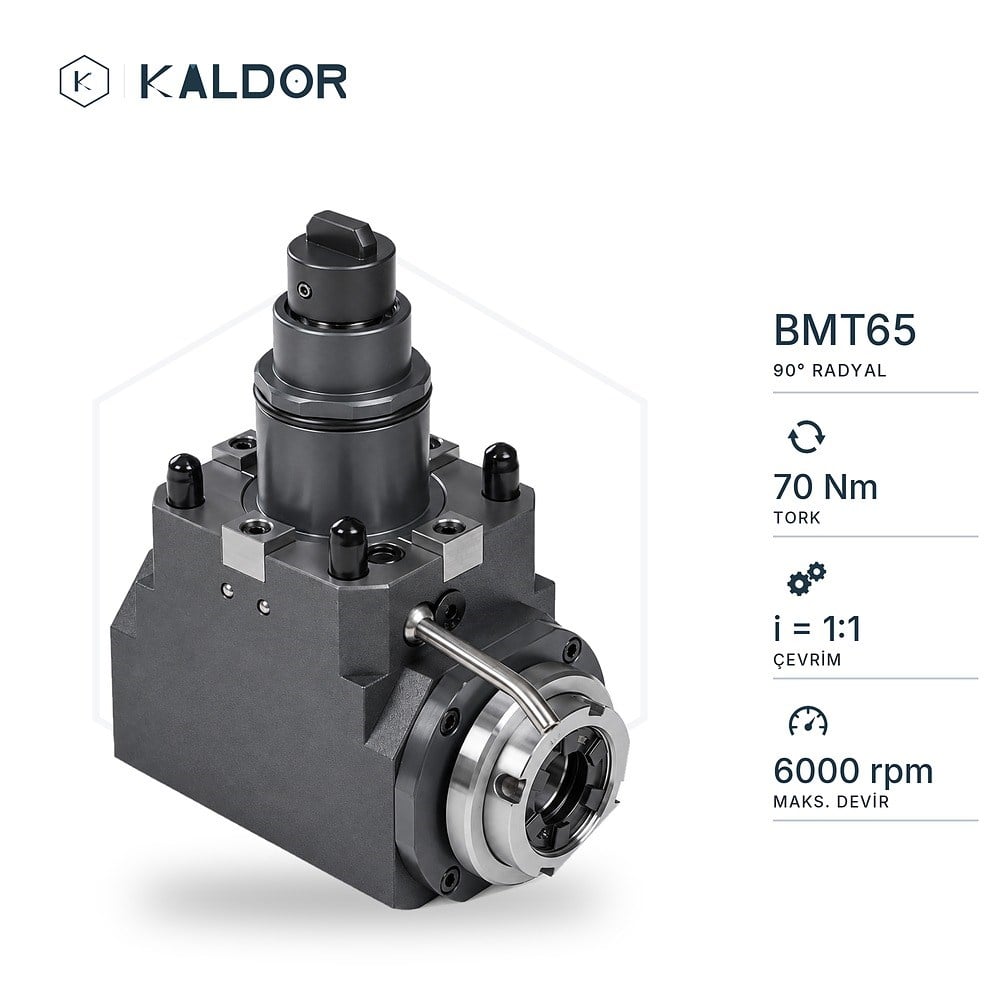

70 Nm · 6.000 dev/dk · i = 1:1
* C = merkez yüksekliği (teknik resimdeki "C" ölçüsü)

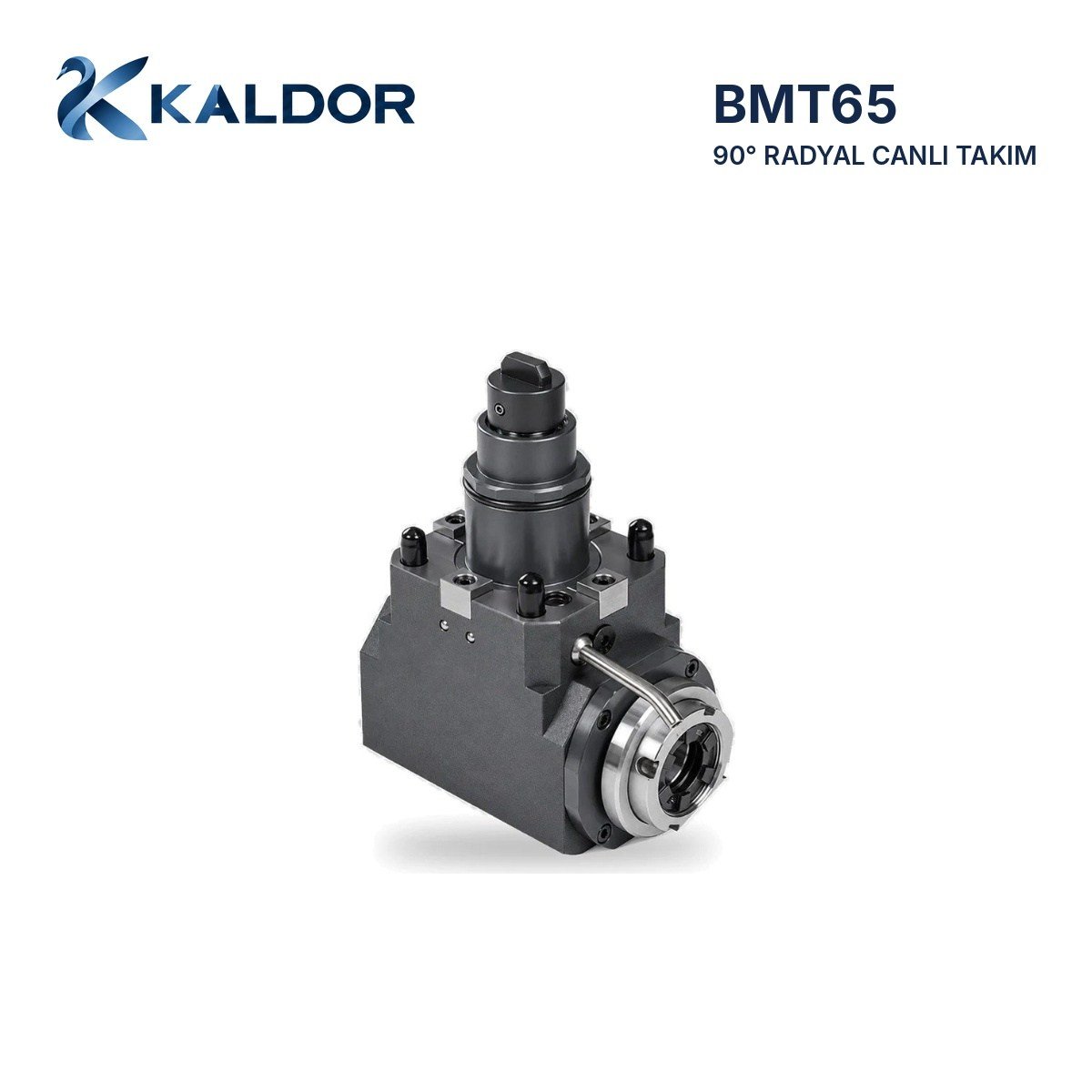

BMT65 taretli CNC torna tezgâhları için 90° radyal canlı (tahrikli) takım tutucu. Takım, iş mili eksenine dik çalışır; parçanın çevresinde delme, kılavuz çekme, kanal ve yüzey frezeleme işlemlerini tek bağlamada yapmanızı sağlar. İç sıkma: ER32 pens somunu gövdenin içine gömülüdür; kompakt ön yapı sayesinde takım çıkıntısı kısalır, rijitlik artar ve dar alanlarda çarpışma riski azalır. Pens değişimi kanca anahtarla yapılır.

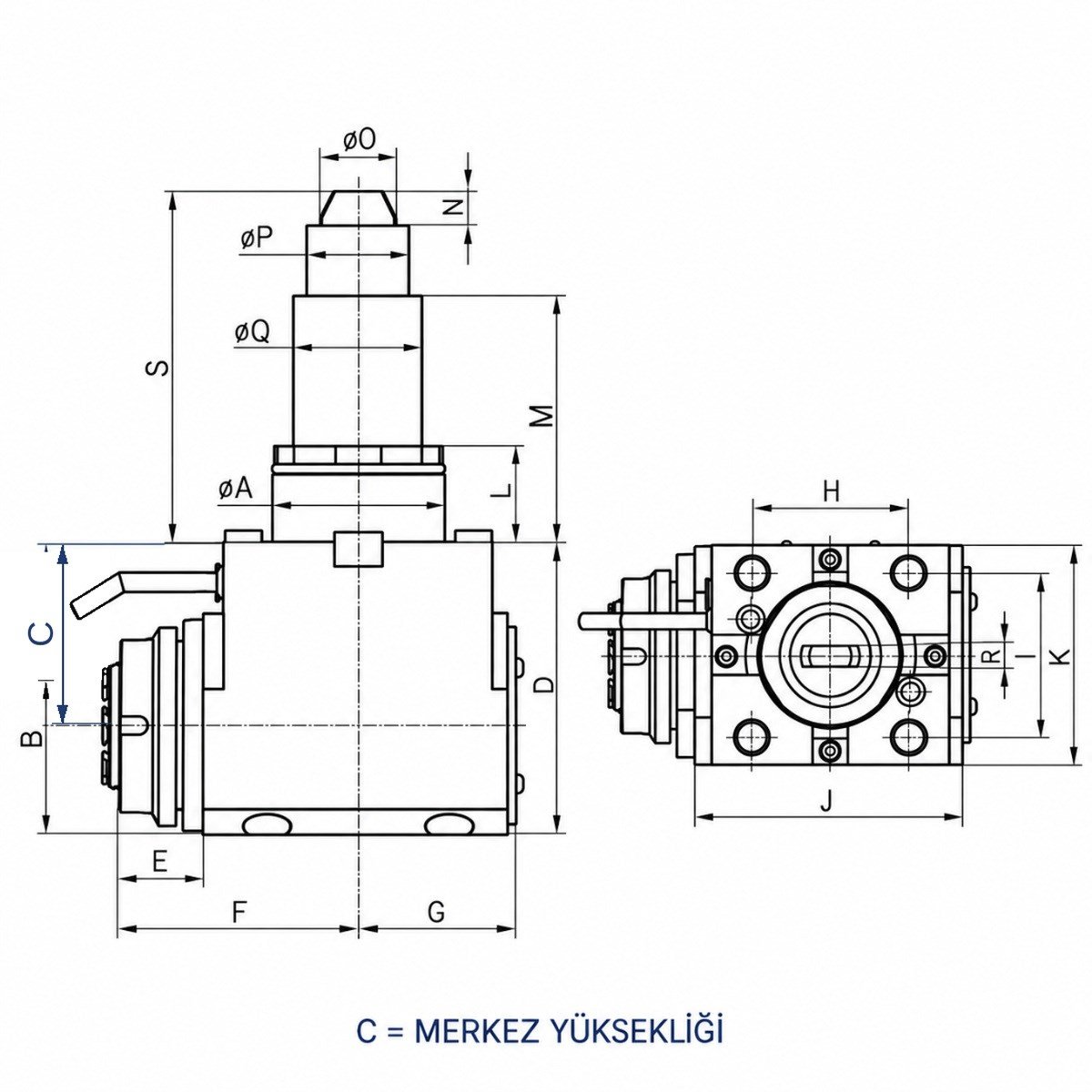

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C merkez yüksekliği (taret yüzeyinden pens eksenine) · D gövde yüksekliği · E, F pens ucu ölçüleri · G eksenden gövde arkasına · H/I bağlantı cıvata aralıkları · J/K gövde ölçüleri · L/M flanş ve mil boyları · N, ØO, ØP, ØQ tahrik mili ölçüleri · R kama genişliği · S bağlantı yüzeyinden mil ucuna.
72 mm: Doosan Puma 300M/MS/MB/MC, Inverturn 3000M, V400M, VT450M · Haas ST-20/25/30/35, DS-30 (BMT65) · Hardinge Elite 65M Ultra · Accuway UT-300 M/SM/Y, UZ-2000 T2Y · Headman T65MY/S/MSY, VD6000 · Hyundai-WIA L300 serisi, L2100Y/SY, LV450RM/LM, SKT250/300M/MS · Takisawa LA-250 YS II · Bochi CH7265Y, CK7530-HY 100 mm: Doosan Puma 2100/2600Y/SY (12 istasyon), Puma 3100 serisi, GT3100M, MX2000/2500/2600, SMX2600/3100ST, TT2000/2500 MS/SY · Doosan GS-2000–3300 · Goodway GTH-2000/2600M, GTX/GTZ-2000/2600 (12 istasyon), GLS-2800–3300, GMS-2000ST, GMT-2000 · Headman Hi6000 · Hyundai-WIA HD2600/3100M, L150SY, L2000/2600/3000 serisi, LM2000/2500TT, SKT200/250TT · Victor VTurn-S26CM
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
