Pens: ER40

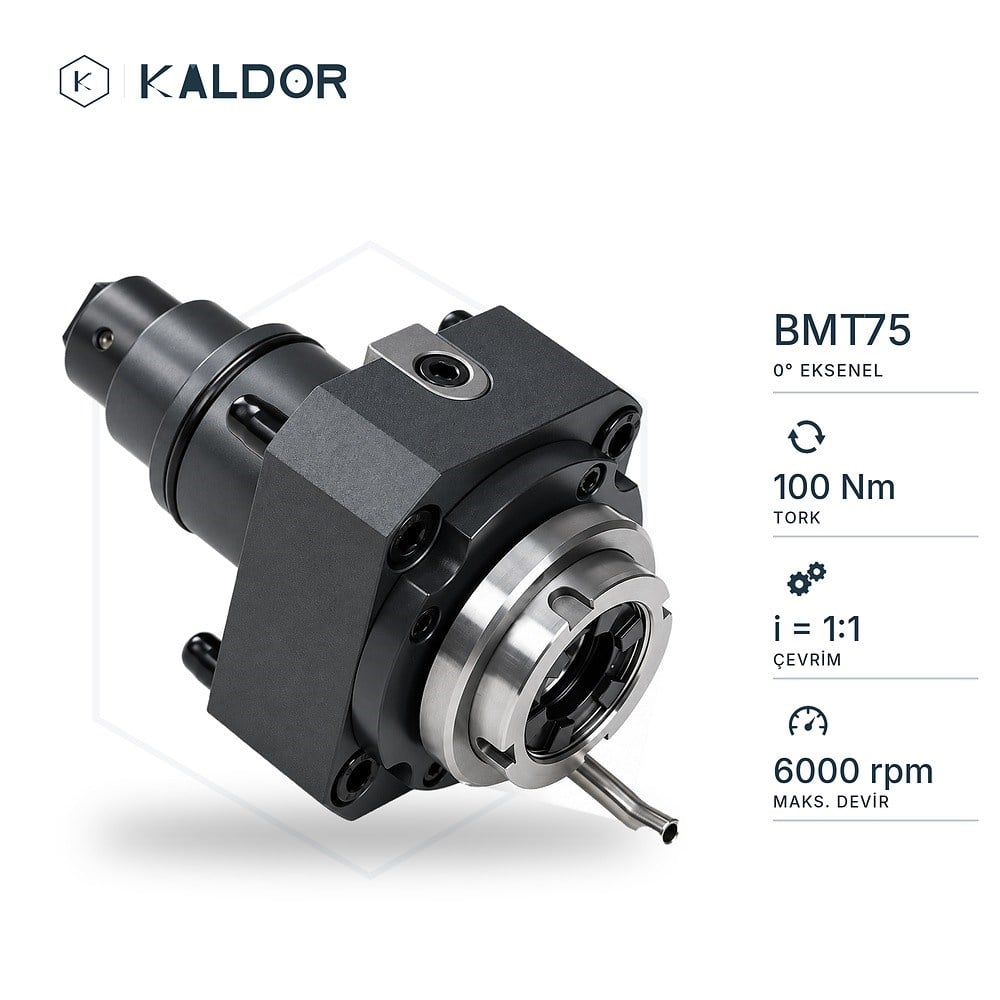

100 Nm · 6.000 dev/dk · i = 1:1

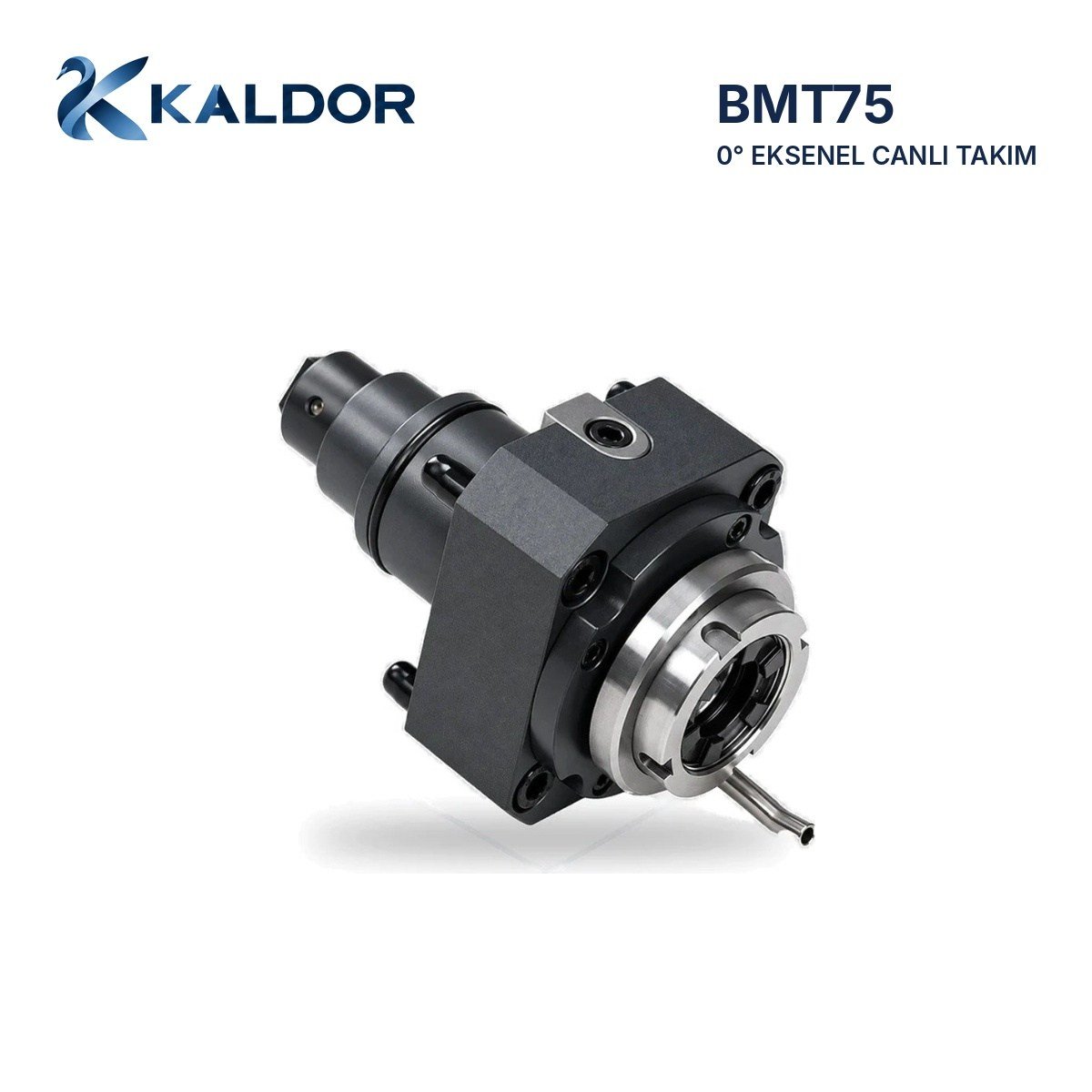

BMT75 taretli CNC torna tezgâhları için 0° eksenel canlı (tahrikli) takım tutucu. Takım, iş mili ekseninde (Z yönünde) çalışır; parçanın alın yüzeyinde eksen dışı delme, kılavuz çekme, kanal ve frezeleme işlemlerini tek bağlamada yapmanızı sağlar. İç sıkma: ER40 pens somunu gövdenin içine gömülüdür; kompakt ön yapı sayesinde takım çıkıntısı kısalır, rijitlik artar ve dar alanlarda çarpışma riski azalır. Pens değişimi kanca anahtarla yapılır.

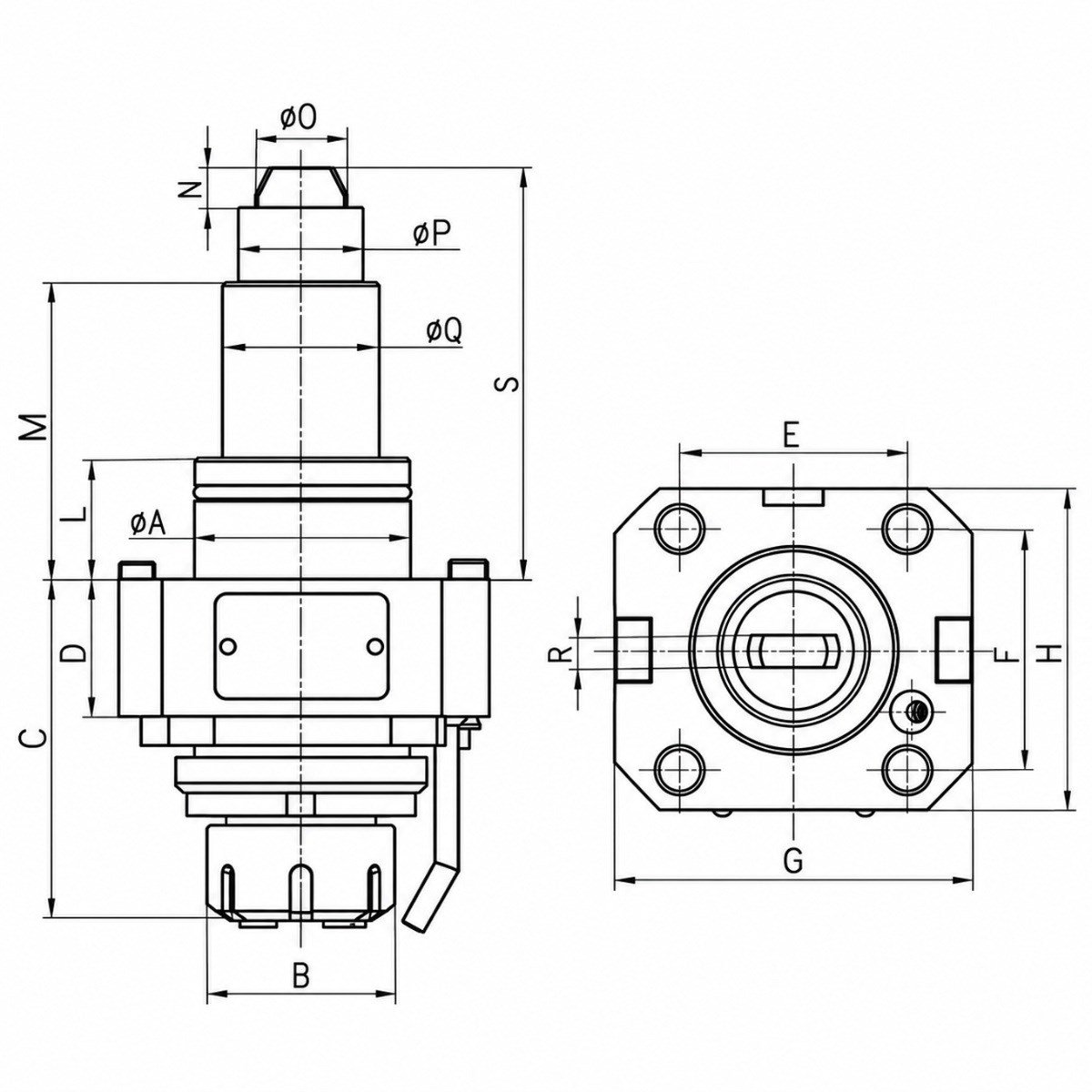

Ölçü harfleri (teknik resme göre): A BMT taret ölçüsü · B pens tipi · C taret yüzeyinden pens ucuna toplam uzunluk · D gövde yüksekliği · E/F bağlantı delik aralıkları · G/H flanş ölçüleri · L, M, S tahrik mili boyları · ØO, ØP, ØQ tahrik mili çapları · N kavrama boyu · R kama genişliği.
BMT75 taret arayüzüne sahip tezgâhlarda kullanılır. Tedarikçi kataloğunda BMT75 0° için ayrı tezgâh eşleştirmesi verilmemiştir; aynı taret ölçüsündeki BMT75 90° (90 mm) tutucu şu tezgâhlar için listelenir: Doosan Puma VT7500M, VT7500M-2SP · Headman Vi7000M (sağ taret), VZ7000M, VZ7000 AM/BM · Hyundai-WIA FT250-2SP, LV500RM/LM · Victor VTurn-S36CM.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
