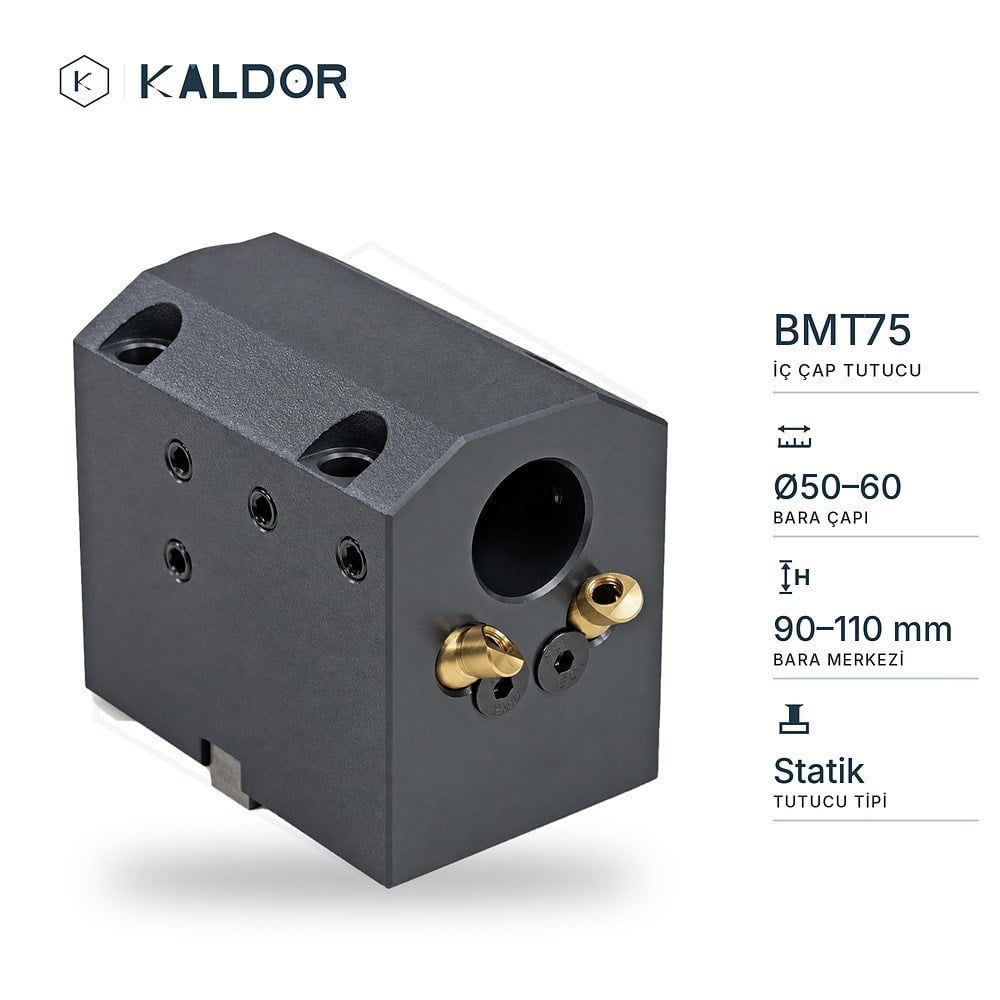

Bara Ø50 · H 90 / 110 mm
Bara Ø60 · H 110 mm
* H = bara merkez yüksekliği (teknik resimdeki ölçü)

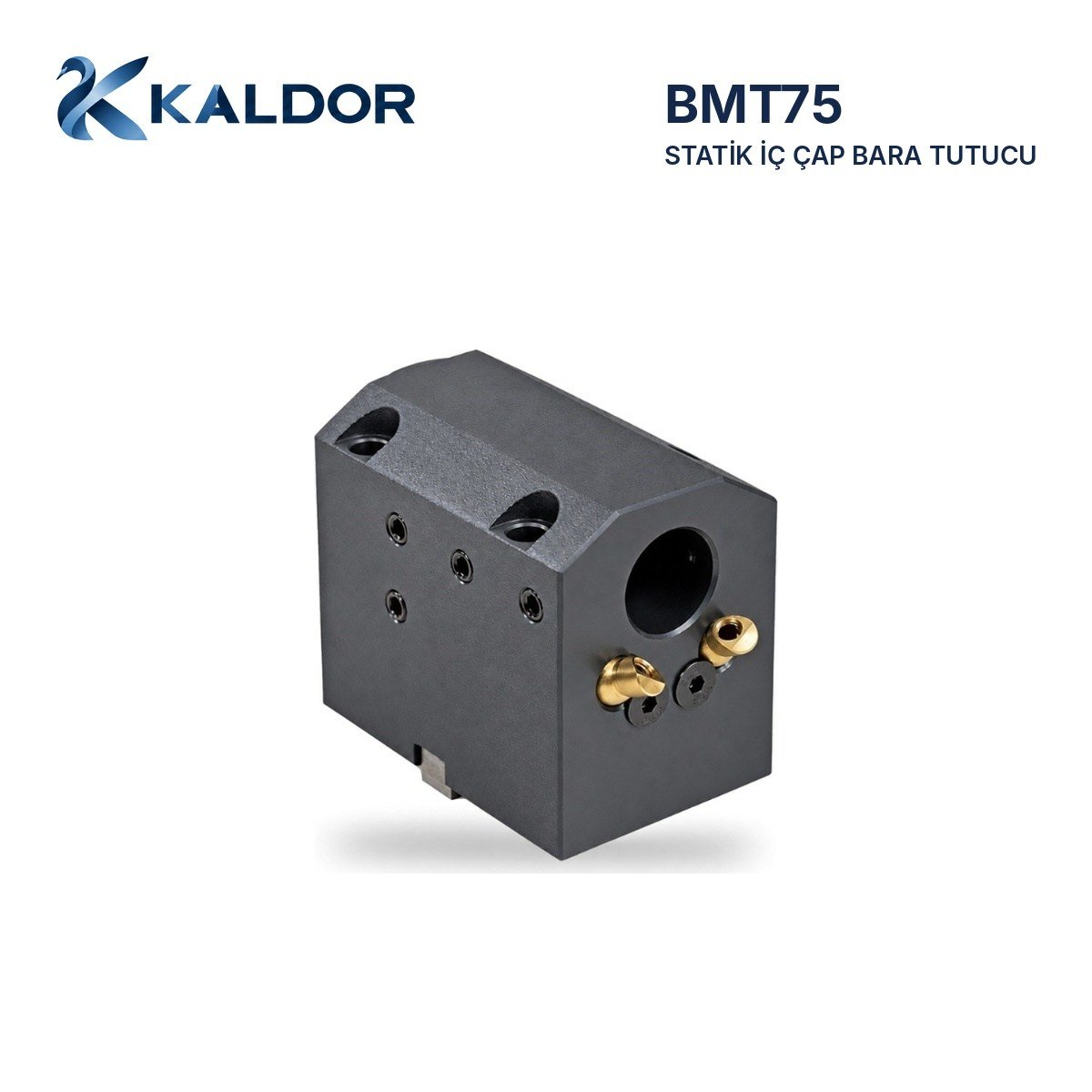

BMT75 taretli CNC torna tezgâhları için iç çap tutucu. Delik işleme baraları (iç çap kater), matkap ve kılavuz adaptörleri silindirik yuvaya bağlanır; iç soğutma kanalları ile talaş kaldırma bölgesine doğrudan soğutma sıvısı verilir.

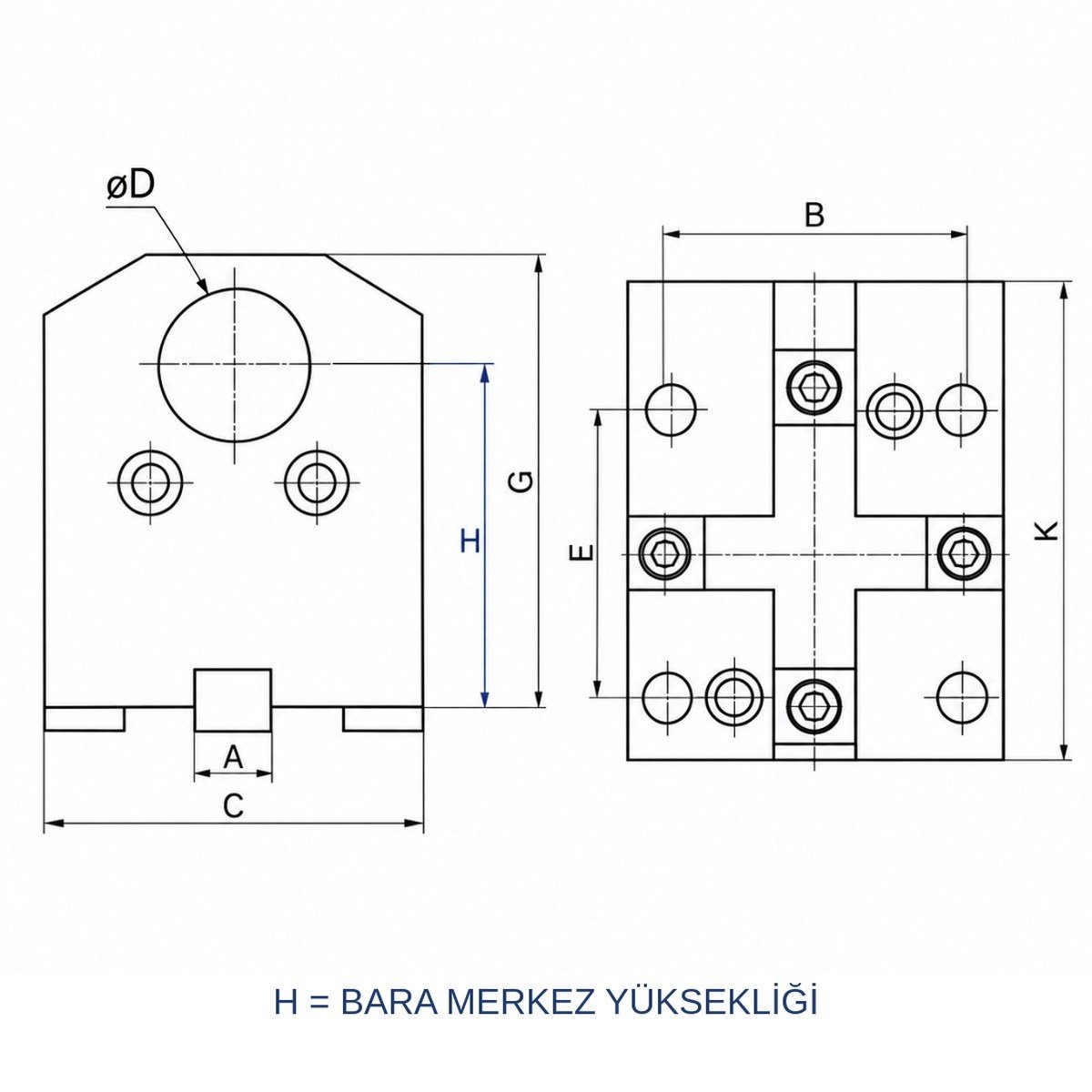

Ölçü harfleri (teknik resme göre): C gövde genişliği · K gövde boyu · G gövde yüksekliği · H bara merkez yüksekliği · ØD bara yuvası çapı · A kama genişliği · B/E bağlantı cıvata aralıkları.
BMT75 taretli tezgâhlar – Doosan, Hyundai-WIA, Victor, Samsung (SMEC), Hwacheon.
Tezgâhınıza uygunluğundan emin değilseniz tezgâh model bilgisini bize iletin; doğru tutucuyu birlikte seçelim.
