10–16 mm kare sap · L 80 / 100 mm · soğutmasız

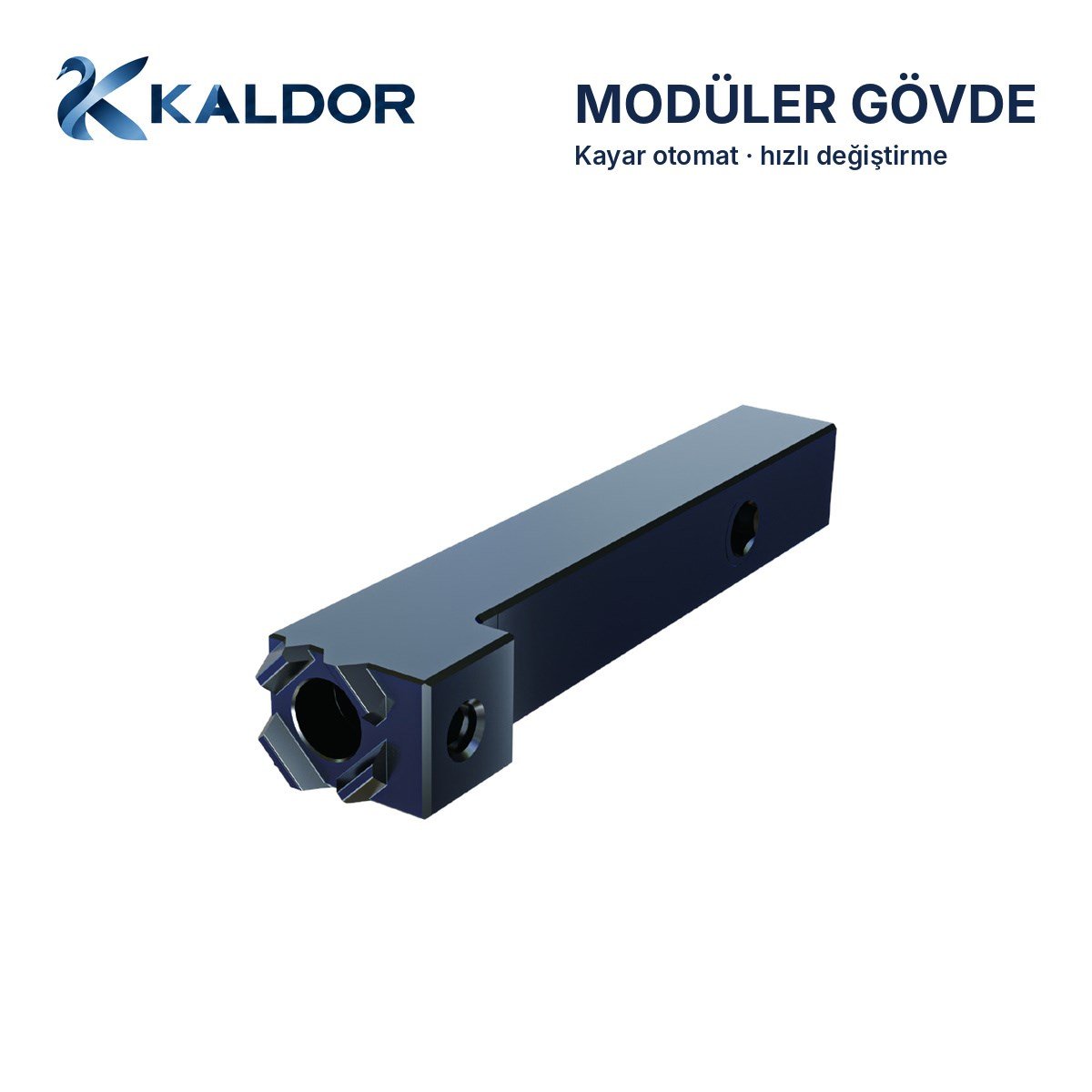

Kayar otomat için hızlı değiştirme kesme başlığı gövdesi
Bu gövde, kayar otomat (Swiss type) tezgâhlarda kullanılan iki parçalı hızlı değiştirme kater sisteminin sap kısmıdır. Gövde takım tablasında bağlı kalır; kesme başlığı gövdenin ön yüzüne V kanallı ve alın yüzeyli çift temasla oturur ve tek vida ile sabitlenir. Böylece başlık, gövde tezgâhtan sökülmeden ve kesme noktası yeniden ayarlanmadan değiştirilebilir.
Soğutmasız versiyon, dışarıdan (harici) soğutma kullanılan tezgâhlar içindir; soğutmasız kesme başlıkları ile kullanılır.
Gövde ölçüsü ile başlık ölçüsü eşleşmelidir: 10×12 mm gövde 10 başlıklarla, 12×12 mm gövde 12 başlıklarla, 16×16 mm gövde 16 başlıklarla kullanılır. Uyumlu başlıklar Kayar Otomat > Modüler Hızlı Değiştirme Takımları kategorisindedir.
Ölçüler ve bağlantı vidası "Teknik Bilgi" sekmesindedir.

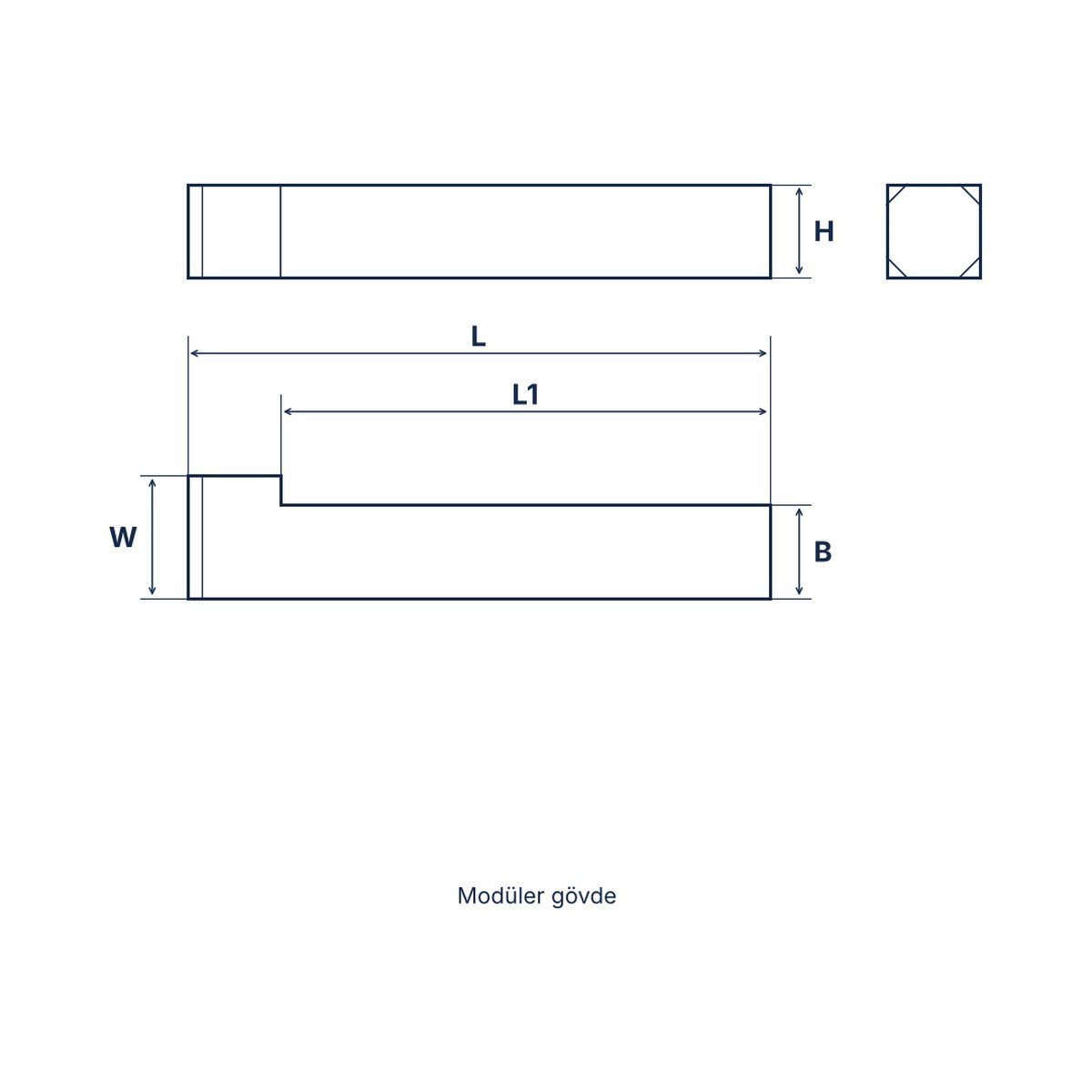

Ölçüler teknik resimdeki gösterime göredir: H sap yüksekliği, B sap genişliği, W başlık bağlantı bölümü genişliği, L toplam boy, L1 sap boyu.
