10–16 mm kare sap · L 80 / 100 mm · iç soğutma bağlantılı
Kayar otomat için hızlı değiştirme kesme başlığı gövdesi

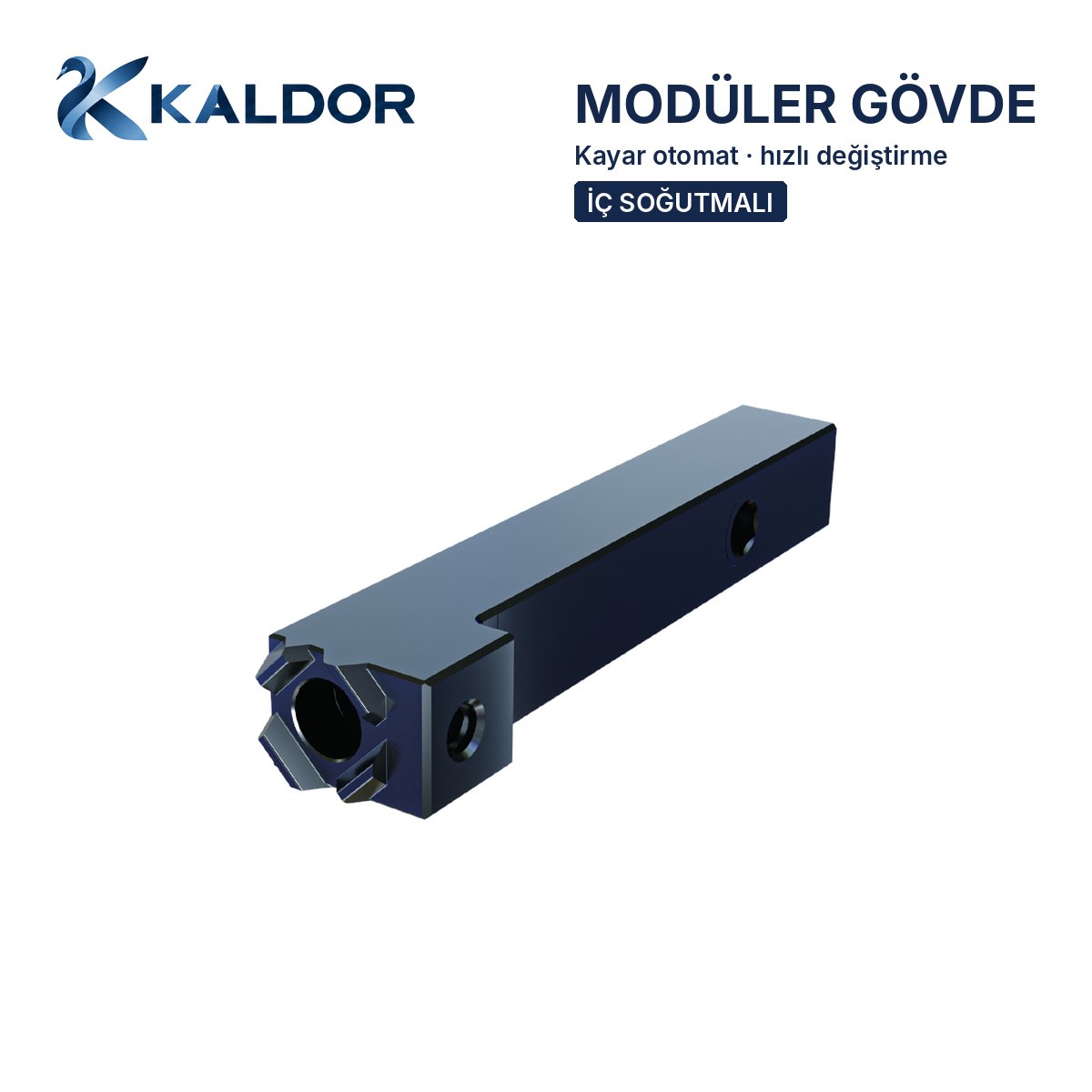

Bu gövde, kayar otomat (Swiss type) tezgâhlarda kullanılan iki parçalı hızlı değiştirme kater sisteminin sap kısmıdır. Gövde takım tablasında bağlı kalır; kesme başlığı gövdenin ön yüzüne V kanallı ve alın yüzeyli çift temasla oturur ve tek vida ile sabitlenir. Böylece başlık, gövde tezgâhtan sökülmeden ve kesme noktası yeniden ayarlanmadan değiştirilebilir.
İç soğutmalı versiyonda soğutma sıvısı gövdenin arka bağlantısından alınır ve başlıktaki kanaldan doğrudan kesme bölgesine yönlendirilir. Bu, küçük çaplı parçalarda talaş tahliyesini ve takım ömrünü iyileştirir.
Gövde ölçüsü ile başlık ölçüsü eşleşmelidir: 10×12 mm gövde 10 başlıklarla, 12×12 mm gövde 12 başlıklarla, 16×16 mm gövde 16 başlıklarla kullanılır. Uyumlu başlıklar Kayar Otomat > Modüler Hızlı Değiştirme Takımları kategorisindedir.
Ölçüler, bağlantı vidası ve soğutma bağlantı dişi "Teknik Bilgi" sekmesindedir.

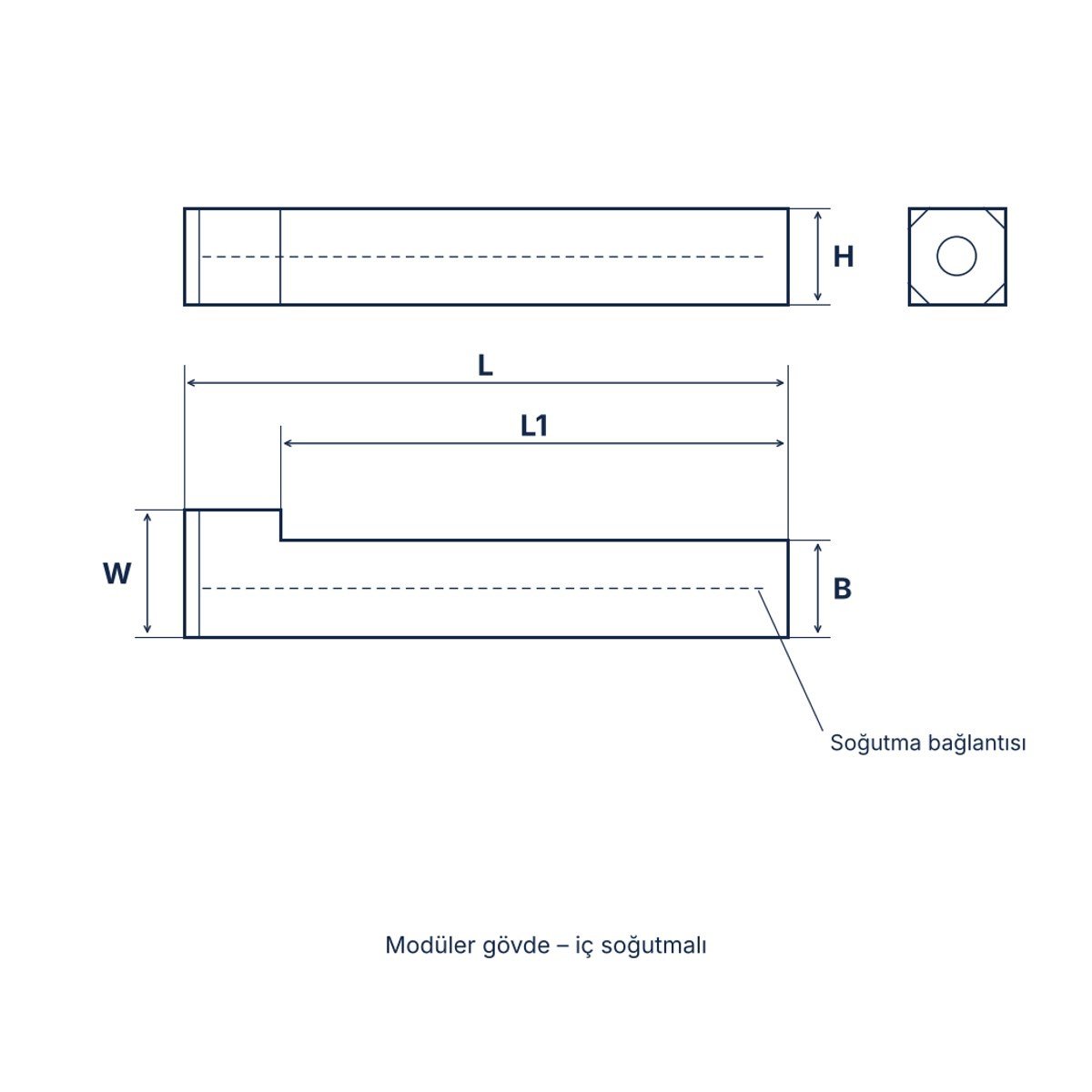

Ölçüler teknik resimdeki gösterime göredir: H sap yüksekliği, B sap genişliği, W başlık bağlantı bölümü genişliği, L toplam boy, L1 sap boyu.
