Kılavuz Pensi (ER-G) (PN-ER16G-3.5)

Kılavuz Pensi (ER-G)

ER-G kılavuz pensi, ER pens yuvasına sahip senkron (rijit) kılavuz çekme tutucularında ve ER pens tutucularında makine kılavuzunu bağlamak için kullanılır. Pensin içindeki kare yuva kılavuzun sap karesini kavrar; böylece kılavuz pens içinde dönmez ve tork güvenle aktarılır.

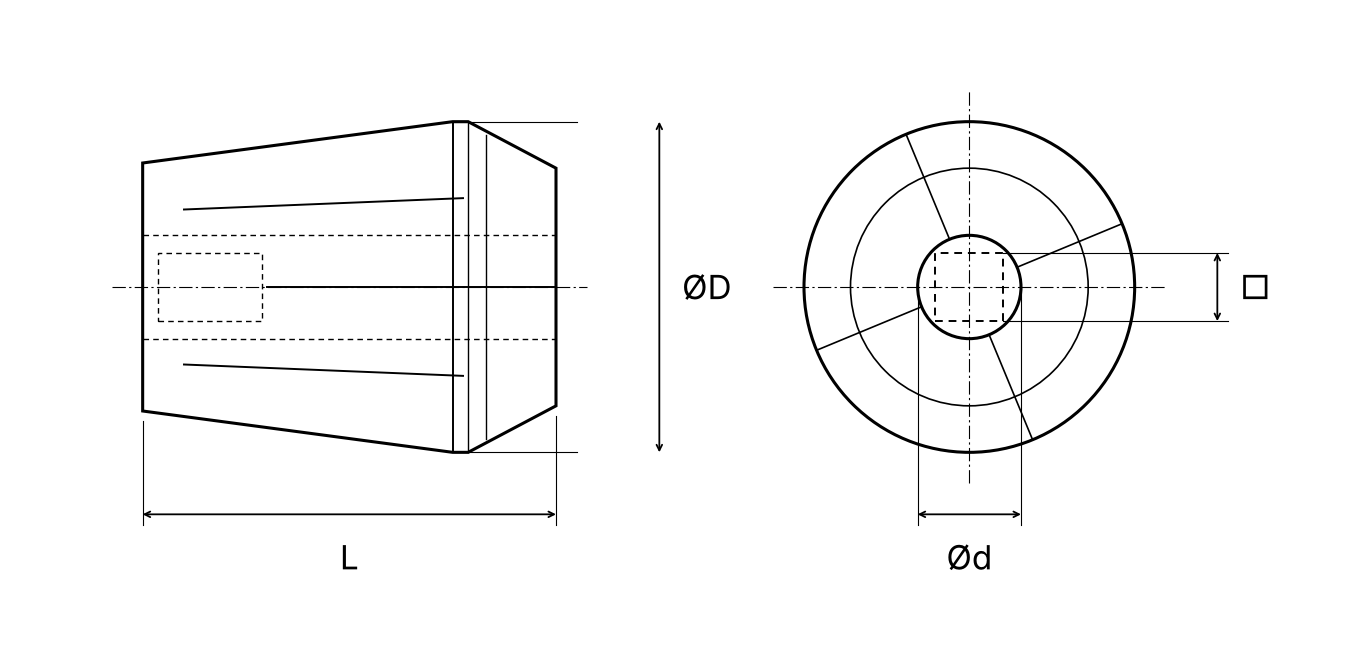

Önce pens ölçüsünü (ER16 / ER20 / ER25 / ER32), sonra kılavuz sap çapını (d) seçin. Kare ölçüsü (□) aşağıdaki tabloda verilmiştir.

Teknik Bilgiler

Pens d □ D L ER16 3,5 2,7 17 27,5 ER16 4 3,2 17 27,5 ER16 4,5 3,5 17 27,5 ER16 6 5 17 27,5 ER16 7 5,6 17 27,5 ER16 8 6,3 17 27,5 ER16 9 7,1 17 27,5 ER20 3,5 2,7 21 31,5 ER20 4 3,2 21 31,5 ER20 4,5 3,5 21 31,5 ER20 6 5 21 31,5 ER20 7 5,6 21 31,5 ER20 8 6,3 21 31,5 ER20 10 8 21 31,5 ER20 11 9 21 31,5 ER20 12 9 21 31,5 ER25 3,5 2,7 26 34 ER25 4 3,2 26 34 ER25 4,5 3,5 26 34 ER25 6 5 26 34 ER25 7 5,6 26 34 ER25 8 6,3 26 34 ER25 9 7,1 26 34 ER25 10 8 26 34 ER25 11 9 26 34 ER25 12 9 26 34 ER25 14 11,2 26 34 ER25 16 12,5 26 34 ER32 4 3,2 32,7 40 ER32 4,5 3,5 32,7 40 ER32 6 5 32,7 40 ER32 7 5,6 32,7 40 ER32 8 6,3 32,7 40 ER32 9 7,1 32,7 40 ER32 10 8 32,7 40 ER32 11 9 32,7 40 ER32 12 9 32,7 40 ER32 14 11,2 32,7 40 ER32 16 12,5 32,7 40 ER32 18 14,5 32,7 40 ER32 20 16 32,7 40

Ölçü tablosu
